一、检测内容及要求
检测内容：
产品的外观检测
序号 | 检测方式 | 是否可检 | 备注 | |
1 | 断口 | 顶部背光源检测 | 可检 | |
2 | 毛刺 | 顶部背光源检测 | 可检 | |
3 | ||||
4 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 不低于380件(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T300标准检测设备 外形尺寸：900*800*1850mm
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 | |
4 | 工业相机 | SONY工业相机 | 1套 | |
5 | 相机调节模组 | SIPOTEK定制 | 1套 | |
6 | 工业镜头 | FA高清光学工业镜头 | 1套 | |
7 | 光源 | 定制光学自适应光源 | 1套 | |
8 | 检测平台 | 专业光学玻璃载台 | 1套 | |
9 | 伺服电机 | 松下·PANASONIC | 1套 | |
10 | 控制系统 | SIPOTEK定制 | 1套 | |
11 | PLC运动协作 | 松下·PANASONIC | 1套 |

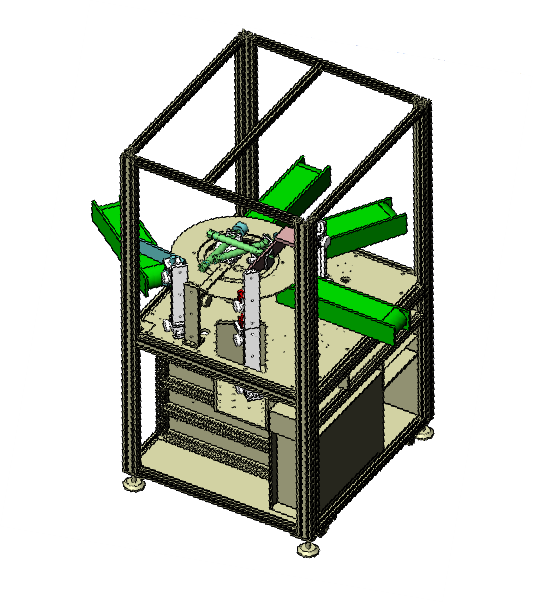

二、设备外观3D立体图
三、样件测试图片:

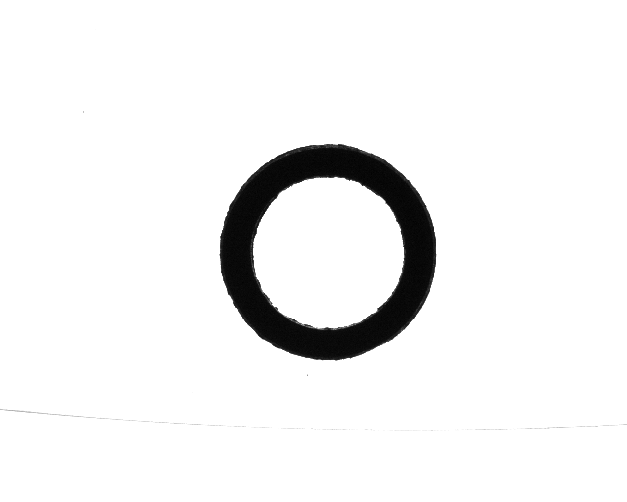

1.顶部背光检测良品原图：
2.顶部背光检测良品分析图：OK

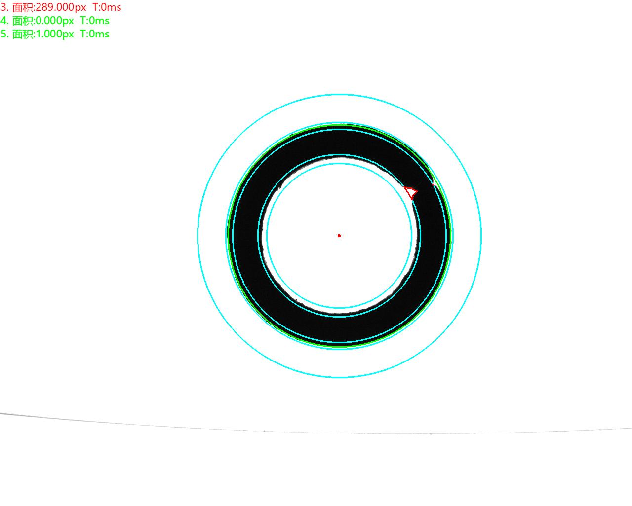

2.顶部背光检测不良品分析图：NG 不良特征：断口

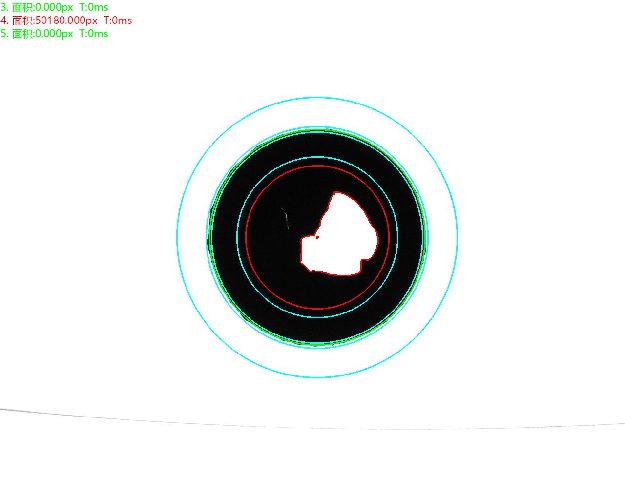

3.顶部背光检测不良品分析图：NG 不良特征：内毛刺

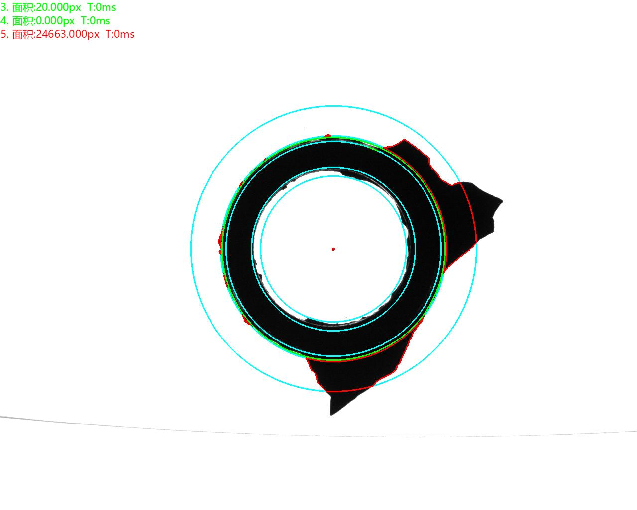

4.顶部背光检测不良品分析图：NG 不良特征：外毛刺
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
思普专业高效的视觉公司，时刻为客户创造价值而努力！
