深圳市思普泰克科技有限公司——色子六面视觉检测设备方案

一：检测内容及要求

检测内容：

               1:底部正光检测表面外观

               2:侧面背光检测表面外观

               3:侧面正光检测表面外观

               4:侧面正光检测表面外观

               5:侧面正光检测表面外观

               6:侧面正光检测表面外观

               7:顶部正光检测表面外观

               8:侧面背光检测表面外观

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量 200件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 8套,6个正面正光，2个侧面背光

5:工业镜头: 6套FA镜头，2个远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

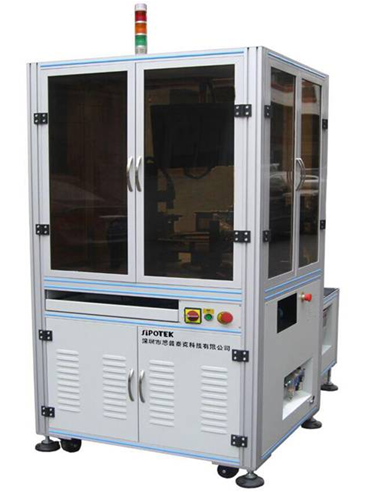

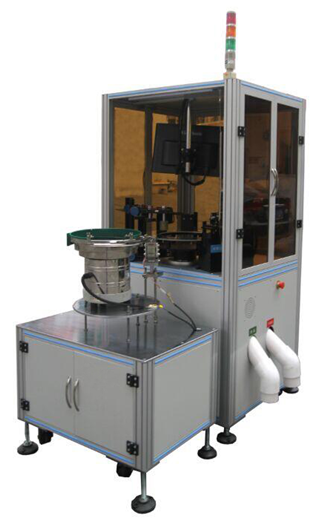

二.1： 设备外观3D立体图

三：1底部正光检测方式

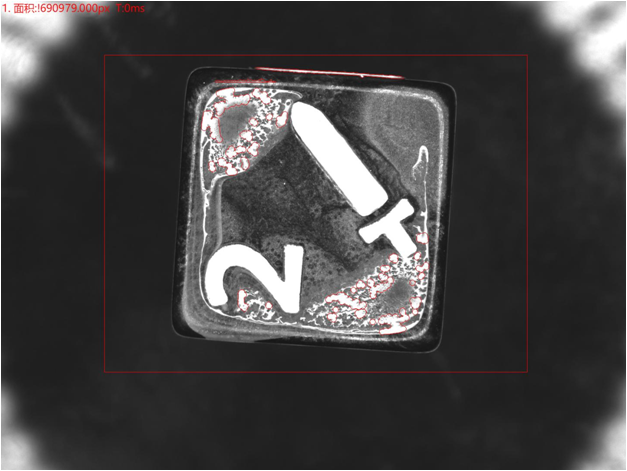

底部检测不良品分析图（多油）:NG

三：1底部正光检测方式

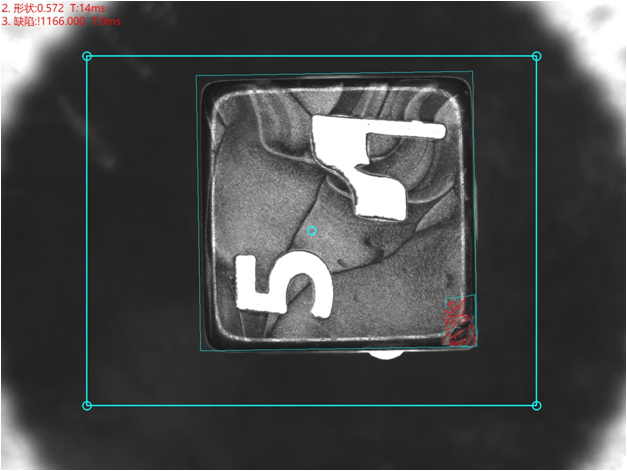

底部检测不良品分析图（缺角）:NG

三：1底部正光检测方式

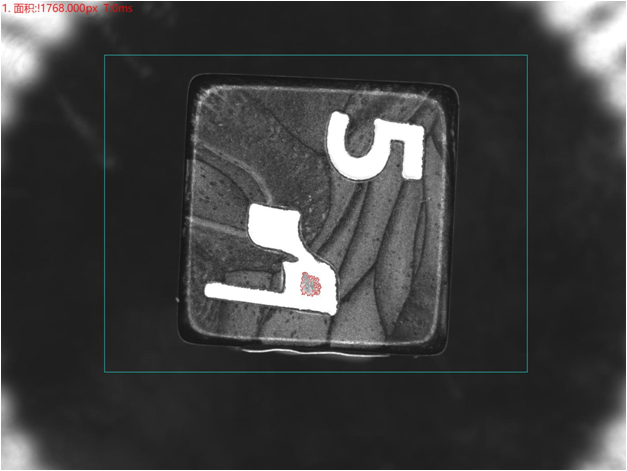

底部检测不良品分析图（缺油）:NG

三：1底部正光检测方式

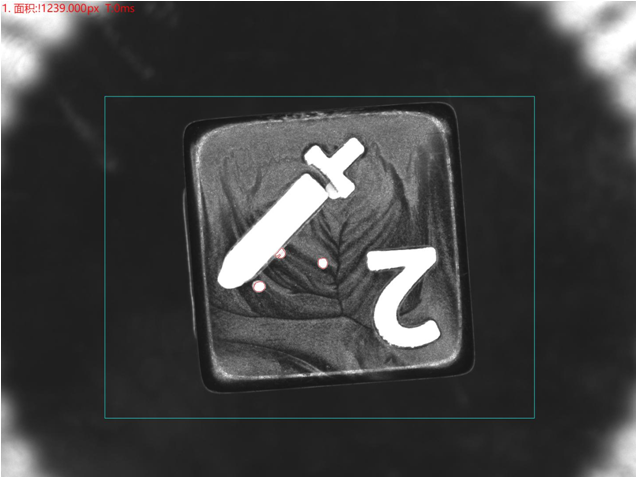

底部检测不良品分析图（缩水）:NG

三：1底部正光检测方式

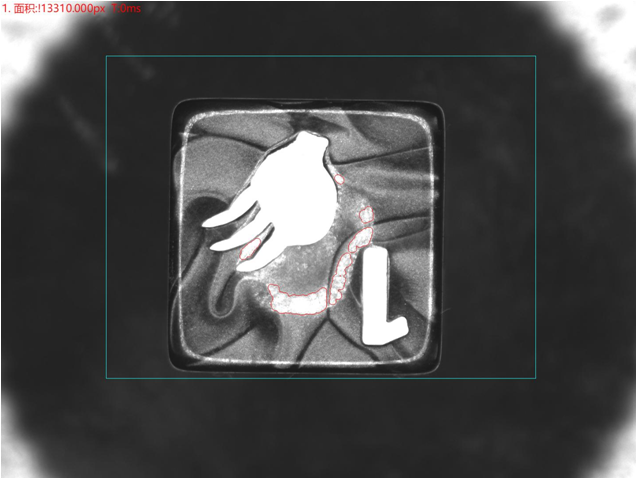

底部检测不良品分析图（粘连）:NG

...................................

六面都可检测，完整方案可咨询深圳市思普泰克科技有限公司

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。
