一、检测内容及要求
检测内容：产品的外观检测
1 | 残留、锈蚀、缩孔 | 顶部9030-W正光检测 | 可检 | |
2 | 塌边 | 低角度90-00正光检测 | 可检 | |
3 | 崩缺 | 顶部7030-W正光检测 | 可检 | 需要旋转不同角度才可见的特征不可检 |
4 | 擦伤、波纹 | 不可检 | 侧面圆环特征无法提取 | |
5 | 裂纹 | 不可检 | 无法提取特征 | |
6 | 侧面残留 | 不可检 | 无匹配产品直径的360镜头 |
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸950*850*1850mm
组成部件清单：
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | SONY黑白工业相机CG-160 | 4套 | |
5 | 相机调节模组 | SIPOTEK定制 | 4套 | |
6 | 工业镜头 | FA光学工业镜头 | 4套 | |
7 | 光源 | 定制光源 | 4套 | |
8 | 控制系统 | SIPOTEK定制 | 1套 | |
9 | 伺服电机 | 松下 | 1套 | |
10 | 减速机 | SIPOTEK定制 | 1套 |

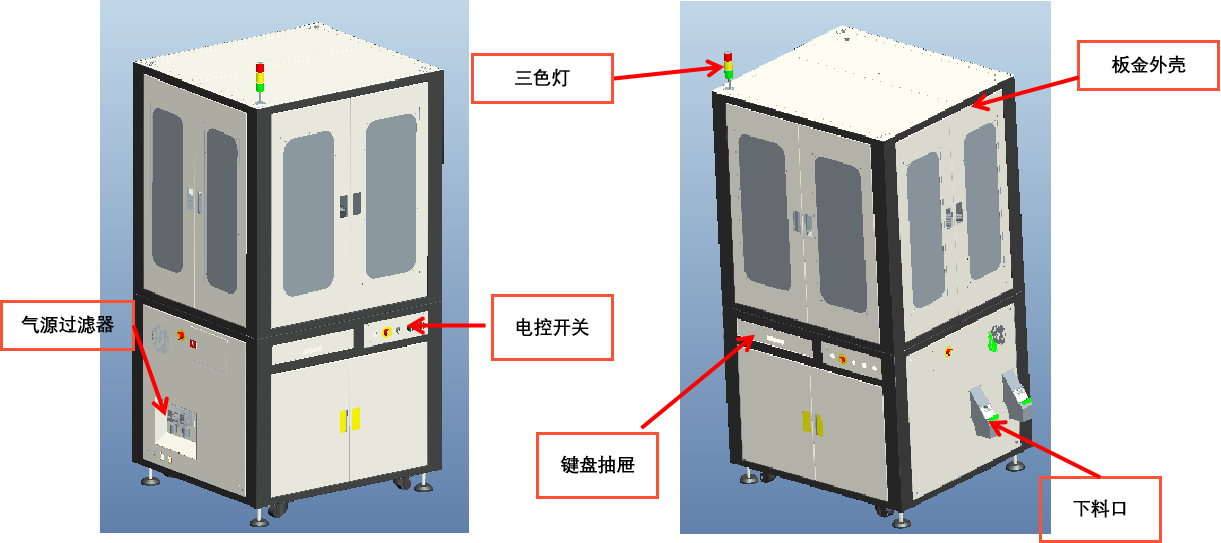

二、设备外观－3D立体图

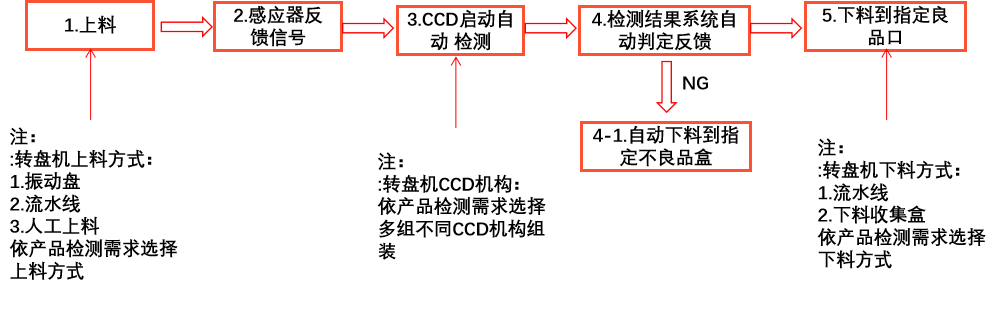

三、设备检测流程
三、样件测试图片:

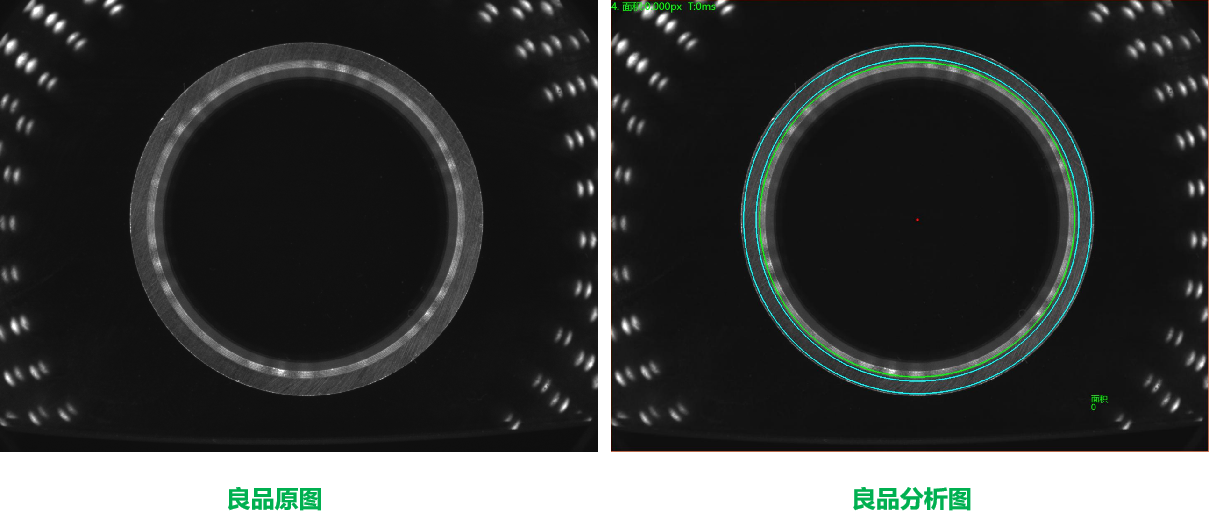

相机1、2：底部（顶部）正光检测良品分析图：OK

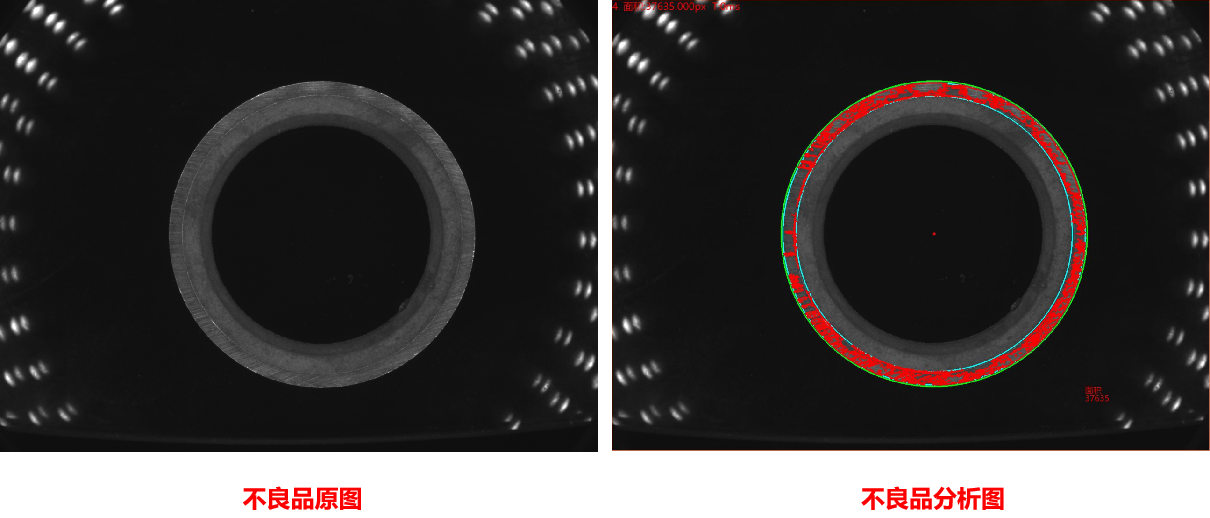

相机1、2：底部（顶部）正光检测不良品分析图：NG 不良特征：残留

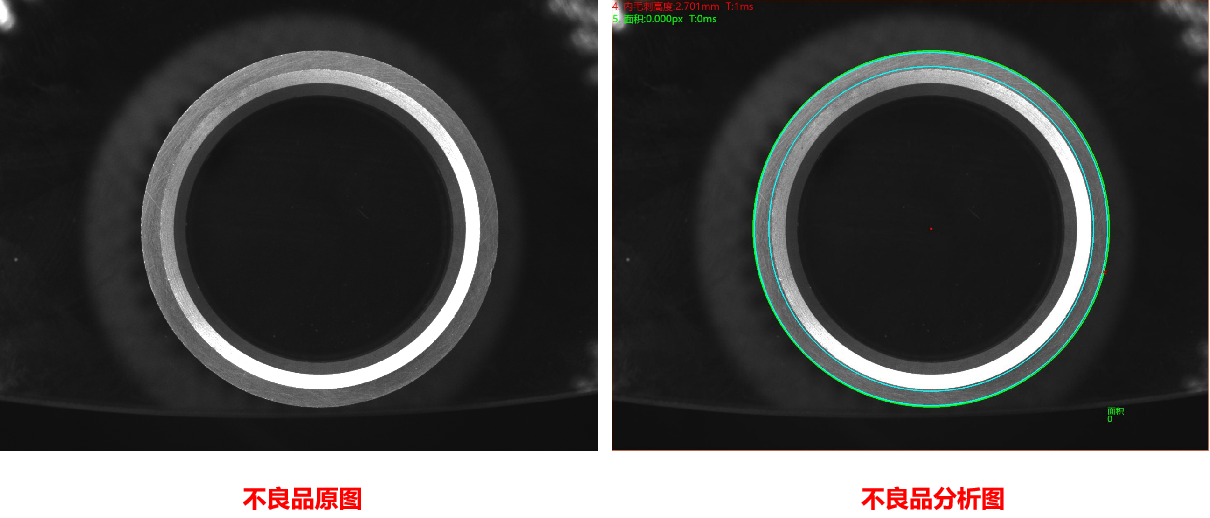

相机3、4：底部（顶部）正光检测不良品分析图：NG 不良特征：崩缺
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
