磁片视觉检测案例设备

2019-11-07 18:02:59

磁片视觉检测实例机器设备,磁片视觉检测设备:外型规格、缺点全自动检测机器设备。

深圳思普泰克科技公司潜心视觉检测设备14年,有许多取得成功检测实例,

热烈欢迎资询思普泰克。

一:检测內容及规定

检测钢件总面积:

长短10mm*总宽8mm的首样的外型检测

检测內容:

1:底边外型.

2:顶端外型

3:缺角检测

4:高宽比检测

标明:左右检测新项目,均必须在影象下清楚可见才可以检测

检测高效率:每分检测总数180-300件(依据首样给料速率)。

职责分工段开展:依照检测內容细分化检测流程.

检测精密度:规格检测精密度0.008

二: 机器设备构成及关键组织

总体组成:规格: 900*800*1850 mm

:思普泰克視覺检测手机软件

2:工业电脑

3:显示屏 19寸

4:工业相机: 4套, 底边一个。反面一个。反面背光一个。侧边背光一个

5:工业相机镜头: 3套FA工业相机镜头、1套远心镜头

6:技术专业夹层玻璃盘

7:继电器

8:减速器

9:震动柜

10:入料机器设备(振动盘给料、传动带进料)。

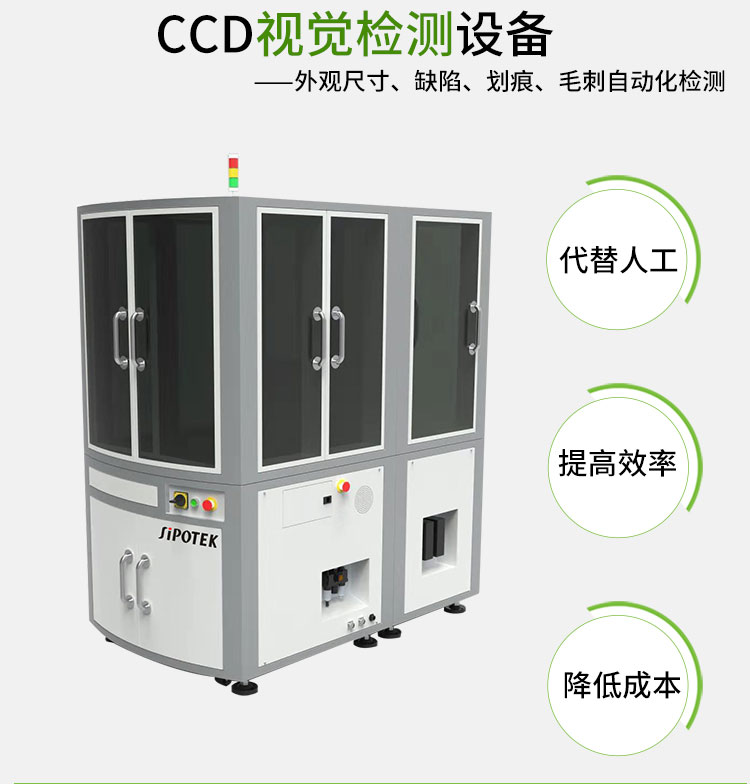

二.1: 机器设备外型3D立体图

三:1 底端检测方式

底端检测实际效果原照:

视觉检测设备

三:1 底端检测方式

底端检测优品分析图:OK

视觉检测设备

三:1 底端检测方式

底端检测边沿沾银欠佳分析图:NG

视觉检测设备

三:1 底端检测方式

底端检测生产加工反料欠佳分析图:NG

视觉检测设备

三:2顶端背光检测方式

顶端检测实际效果原照:

视觉检测设备

三:2 顶端背光检测方式

顶端检测优品分析图:OK

视觉检测设备

三:2 顶端背光检测方式

顶端检测缺角欠佳分析图:NG

视觉检测设备

三:2 顶端背光检测方式

顶端检测缺角欠佳分析图:NG

视觉检测设备

三:3 顶端正光检测方式

顶端检测实际效果原照:

视觉检测设备

三:3 顶端正光检测方式

顶端检测优品分析图:OK

视觉检测设备

三:3 顶端正光检测方式

顶端检测边沿损坏欠佳分析图:NG

视觉检测设备

三:3 顶端正光检测方式

顶端检测生产加工错料欠佳分析图:NG

视觉检测设备

三:4 侧边检测方式侧边检测优品分析图:OK

视觉检测设备

四.安装系统规定:

机器设备置放的检测室内空间: 在生产流水线边独立安裝思普視覺检测系统软件,必须确保有充足的室内空间以设备安装。

工作温度: 0-50摄氏;

相对湿度: 90% RH下列;

电子干扰: 为机器设备出示电子干扰较小的地区。

开关电源: 沟通交流220V,50Hz, 耗电量<1KVA
