小橡胶圈外观尺寸缺陷视觉检测设备——深圳市思普泰克科技有限公司

一：检测内容及要求

检测工件面积：

         Φ1.87mm*高5.88mm样件的外观＆尺寸检测

检测内容：

               1:底部正光检测外观

               2:顶部正光检测外观

               3:顶部正光检测外观

        注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测180-250，数量根据样件送料速度。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 3套：1个底部正光   1个顶部正光    1个顶部背光

5:工业镜头:3套：3个远心工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

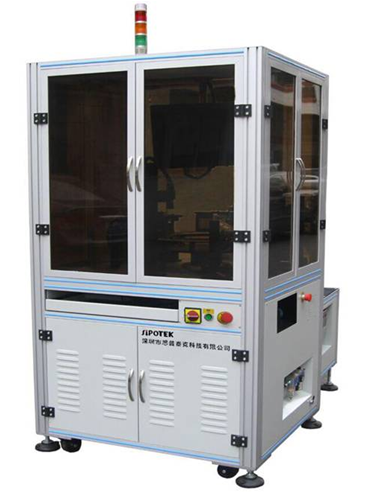

二.1： 设备外观3D立体图

视觉检测设备

三：1  底部正光检测方式

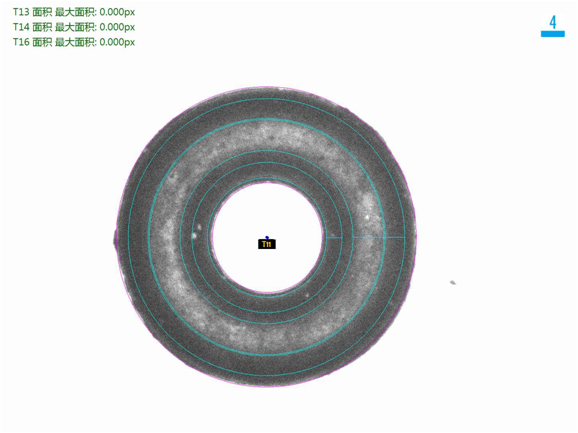

底部检测良品分析图:OK

视觉检测设备

三：1  底部正光检测方式

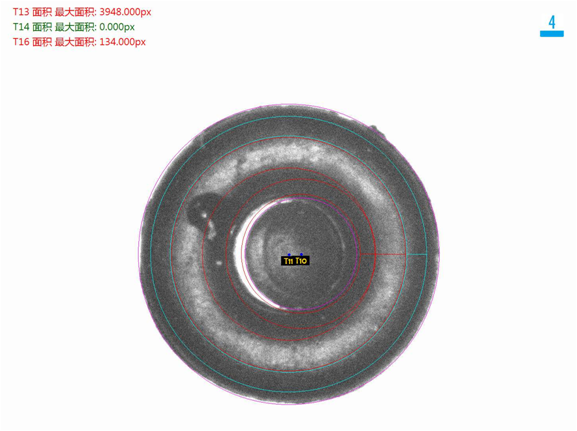

底部检测不良品（堵孔＆粘膜）分析图:NG

视觉检测设备

三：1  底部正光检测方式

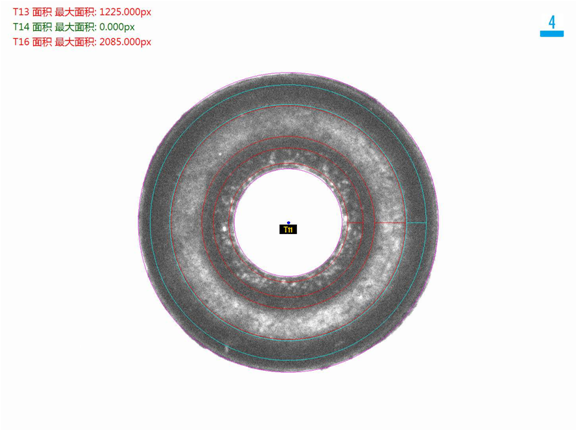

底部检测不良品（粘膜）分析图:NG

视觉检测设备

三：2  顶部正光检测方式

顶部检测良品分析图:OK

视觉检测设备

三：2  顶部正光检测方式

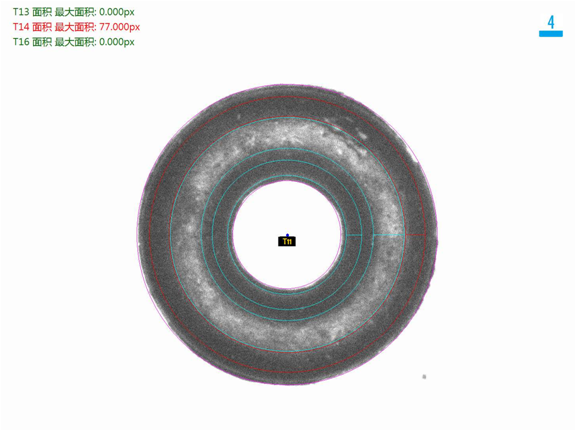

顶部检测不良品（缺料）分析图:NG

视觉检测设备

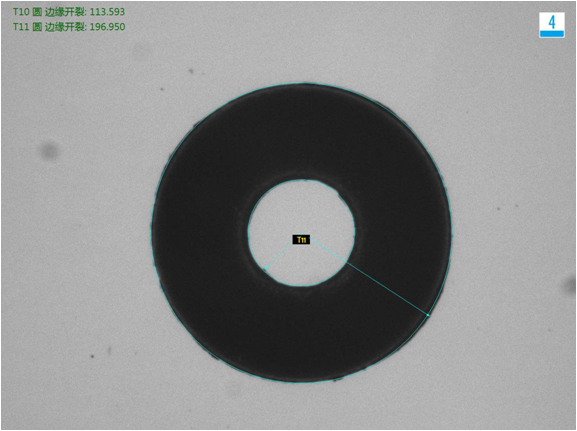

三：3  顶部背光检测方式

顶部检测良品分析图:OK

视觉检测设备

三：3  顶部背光检测方式

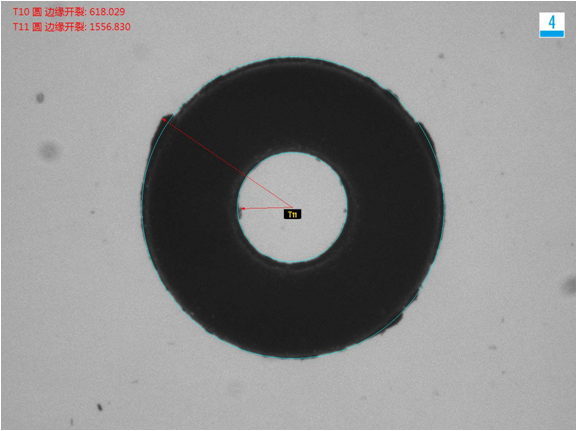

顶部检测不良品（正面歪脚）分析图:NG

视觉检测设备

四.视觉检测设备系统安装要求:

视觉检测设备放置的检测空间: 在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA
