深圳市思普泰克科技有限公司——小金属圈视觉检测设备方案

一：检测内容及要求

检测工件面积：

               宽度2.2mm*高度0.8mm的样件的外观检测

检测内容：

               1:底部正光检测外观不良

               2:正部正光检测外观不良

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量400-600件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 2套,1个底面正光,1个正面正光

5:工业镜头: 2套2倍可调远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

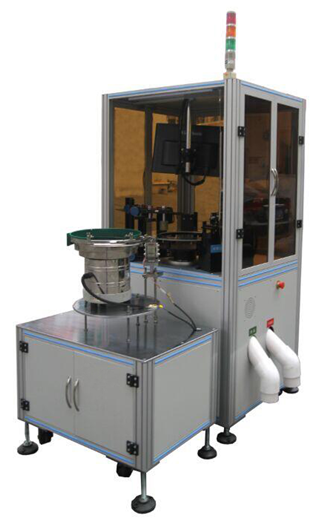

二.1： 设备外观3D立体图

三：1 底部正光检测方式

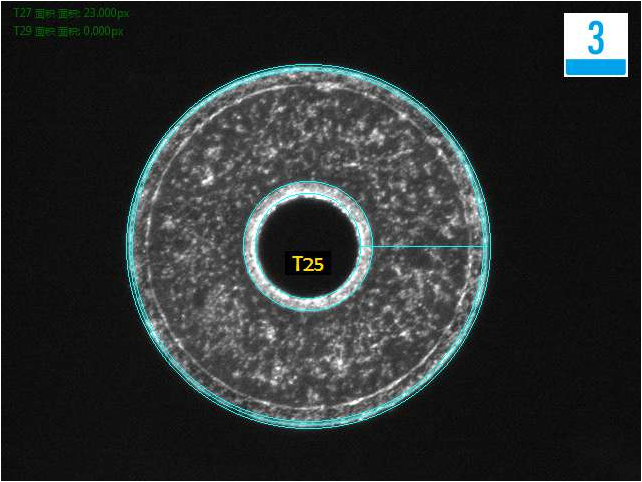

底部检测良品分析图:OK

三：1 底部正光检测方式

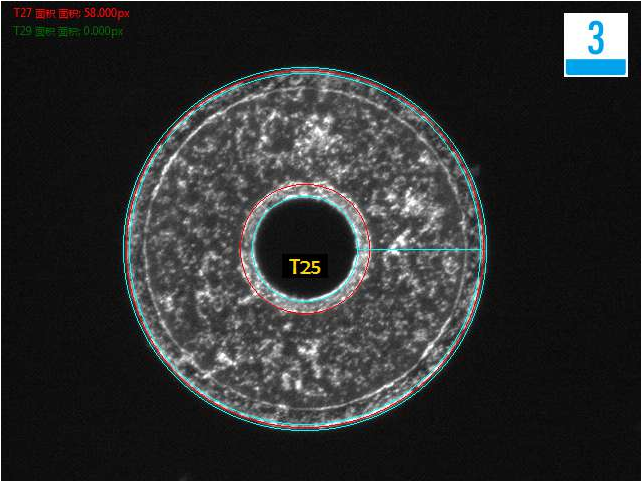

底部检测碰伤不良品分析图:NG

三：2 正面正光检测方式

正面检测良品分析图:OK

三：2 正面正光检测方式

正面检测碰伤不良品分析图:NG

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA
