一：检测内容及要求

检测工件面积：

               整体高度0.37*直径2.45mm的样件检测

检测内容：

               1:底部检测脏污、缺口、漏银

               2:顶部检测缺银、脏污、断裂

               漏银侧面无法检测，底面可检

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量150-200件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 2套,底部检测脏污、缺口、漏银。顶部检测缺银、脏污、断裂

5:工业镜头: 2套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

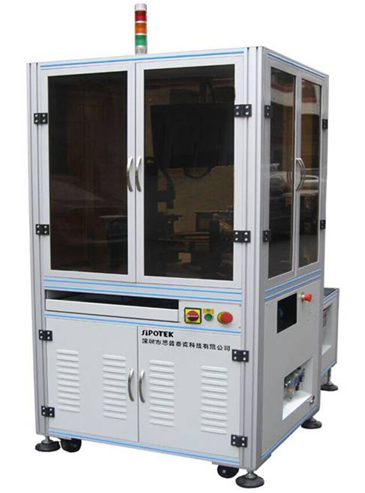

二.1： 设备外观3D立体图

三：1 底部检测方式

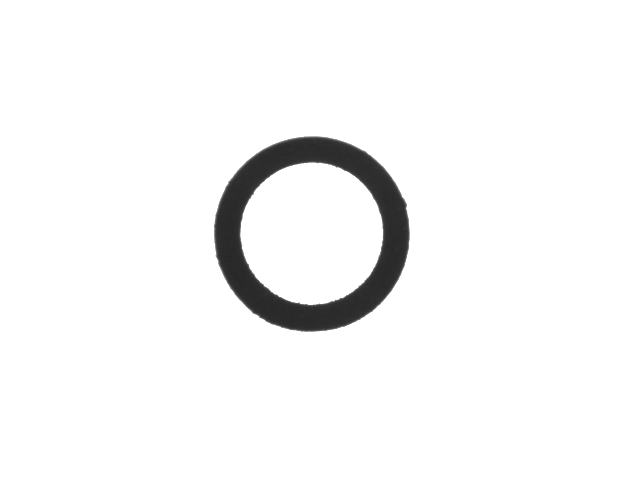

 底部检测效果原图:

三：1 底部检测方式

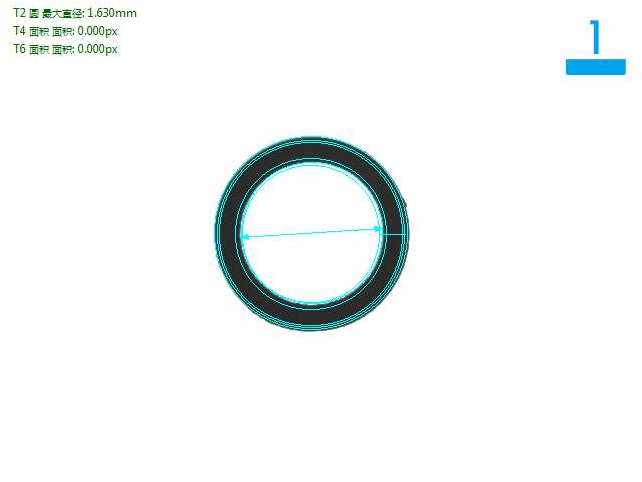

底部检测良品分析图:OK

三：1 底部检测方式

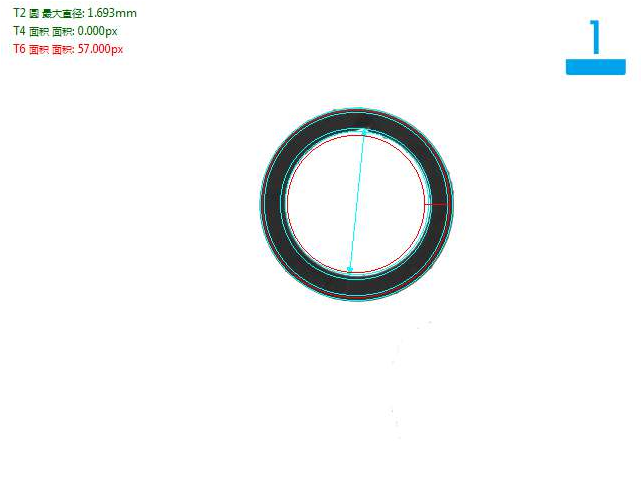

底部检测缺口不良品分析图:NG

三：1底部检测方式

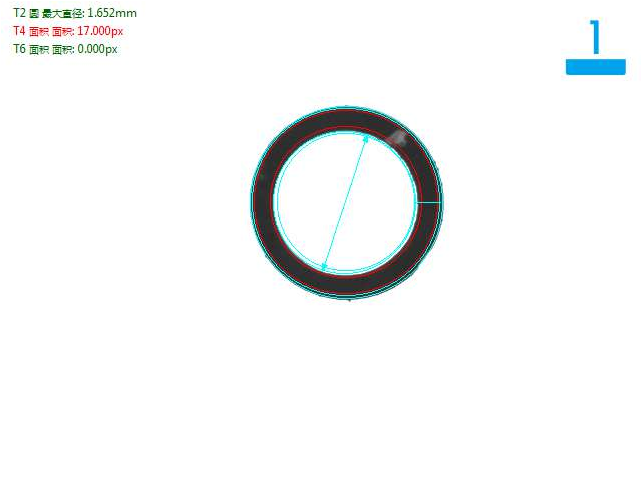

底部检测脏污不良品分析图:NG

三：1底部检测方式

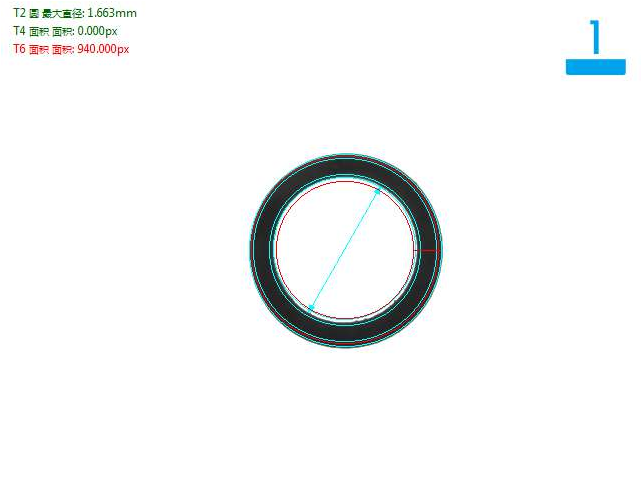

底部检测漏银不良品分析图:NG

三：2顶部检测方式

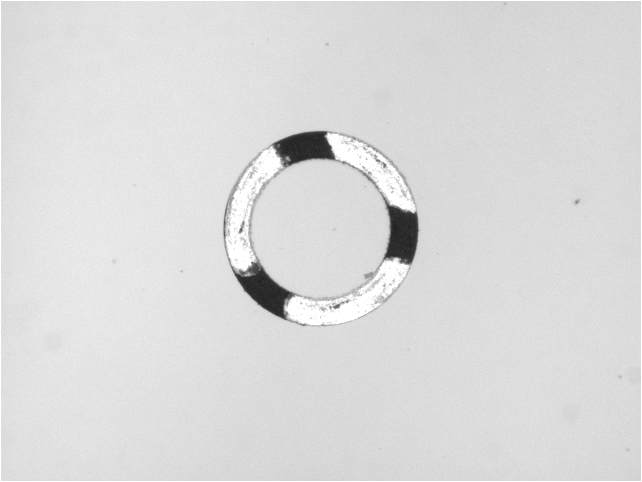

顶部检测效果原图:

三：2顶部检测方式

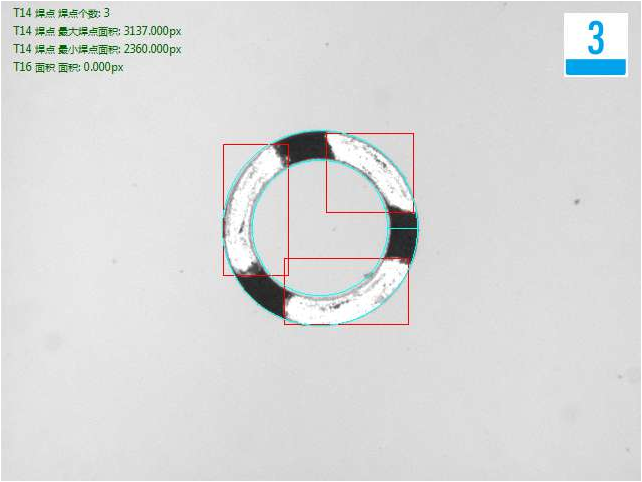

顶部检测良品分析图:OK

三：2顶部检测方式

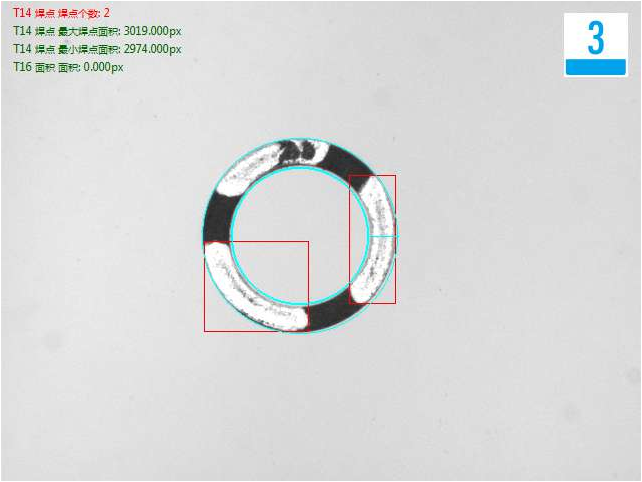

顶部检测缺银不良品分析图:NG

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA

以上是垫片机器视觉检测方案，想要了解更多，欢迎咨询深圳市思普泰克科技有限公司
