　　一：检测内容及要求

　　检测工件面积： 宽度17mm的六角螺丝头、高度21mm的样件的面积检测

　　检测内容：

　　1:底面检测头部平面刮伤

　　2:侧面检测高度、螺牙有无和数量

　　3:顶部检测螺牙前端破损

　　4:背光检测内小孔的直径和头部宽度注明:以上检测项目,均需要在影像下清晰可见才能检测检测效率：每分钟检测数量100-300件(根据样件送料速度)。分工段进行:按照检测内容细分检测步骤.

　　二： 设备组成及主要机构整体构成：

　　尺寸： 900*800*1850 mm

　　型号:SP_302C1:思普泰克视觉检测软件

　　2:工业电脑

　　3:显示器 19寸

　　4:工业相机: 4套,底部检测平面刮伤。侧面检测高度、螺牙。顶部检测螺牙前端 破损。 背光检测小孔直径

　　5:工业镜头: 4套FA工业相机6:专业玻璃盘7:电磁阀8:减速机9:振动柜10:进料设备(振动盘,直振,控制器)。

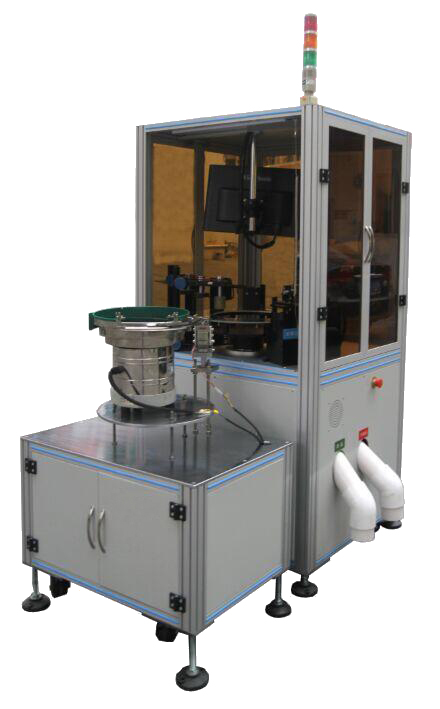

　　二. 设备外观3D立体图

　　 底部面检测方式底部检测效果原图:

　　三：底部检测方式底部检测良品分析图:OK

底部检测方式底部检测油污不良品分析图:NG

侧面检测方式侧面检测效果原图:

侧面检测方式侧面检测良品分析图:OK

顶部检测方式顶部检测良品分析图:OK

顶部背光检测方式背光检测良品分析图:OK

顶部背光检测方式背光检测内孔不良品分析图:NG
