齿轮检测视觉设备

2019-11-06 10:55:20

一:检测内容及要求

检测工件面积:

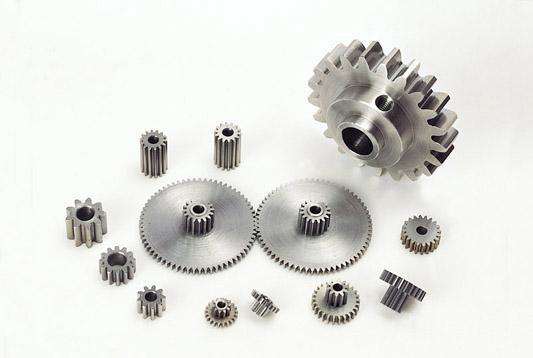

               直径0.6mm——30mm的齿轮的外观检测


检测内容:缺齿,污点 ,破损


               1:底部外观、缺齿


               2:顶部外观、缺齿


注明:以上检测项目,均需要在影像下清晰可见才能检测


检测效率:每分钟检测数量200-400件(根据样件送料速度)。


分工段进行:按照检测内容细分检测步骤.

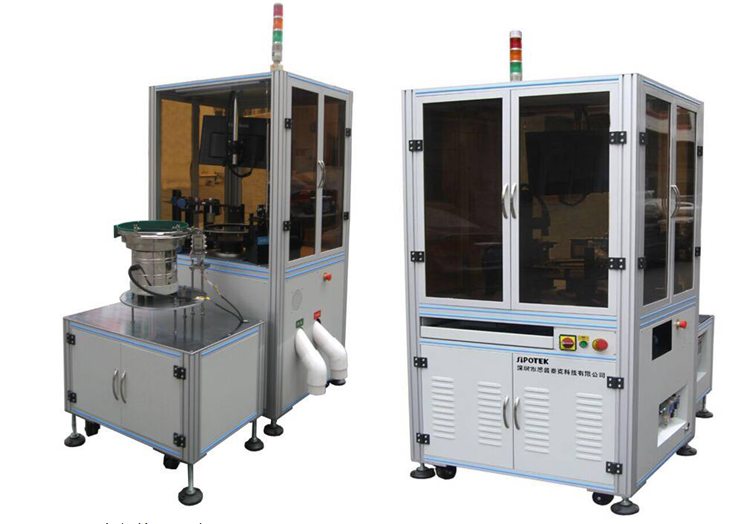

齿轮检测视觉设备组成及主要机构


整体构成:尺寸:  900*800*1850  mm


1:思普泰克视觉检测软件


2:工业电脑


3:显示器   19寸


4:工业相机:  2套,分别底部正光、顶部正光。


5:工业镜头: 2套FA工业镜头


6:专业玻璃盘


7:电磁阀


8:减速机


9:振动柜


10:进料设备(振动盘,直振,控制器)。




三:1 底部检测方式

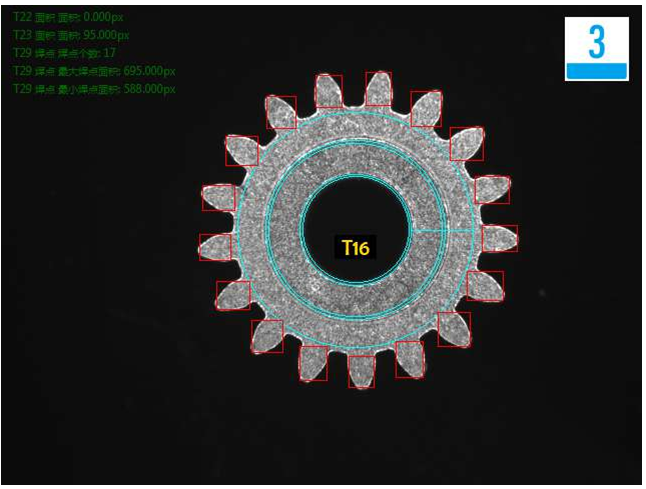

底部检测良品效果分析图:  OK




三:1 底部检测方式

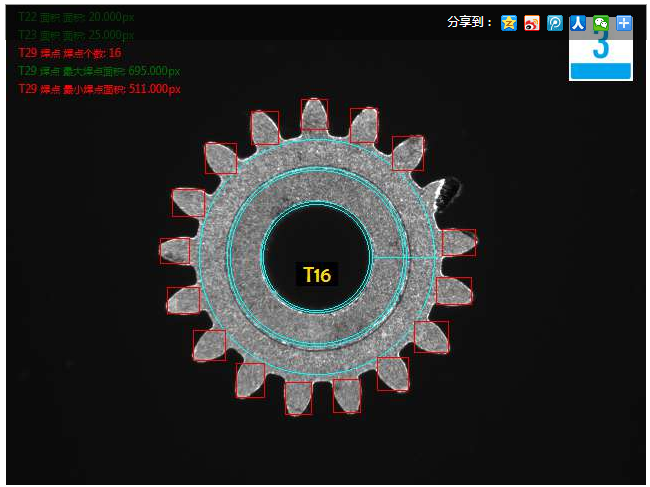

底部齿牙破损不良品分析图: NG



三:2 顶部检测方式

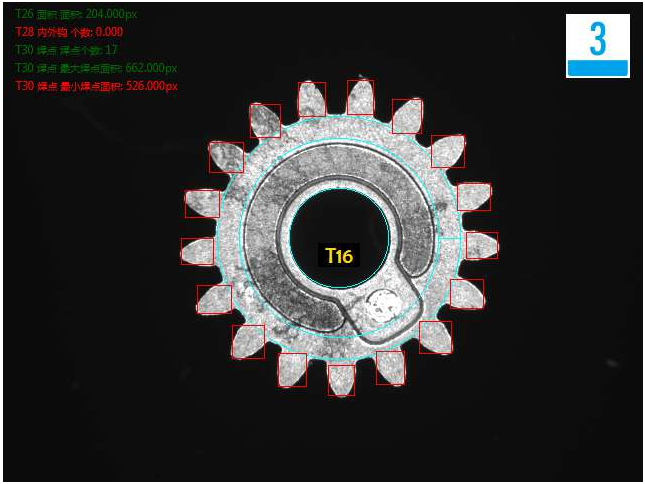

顶部检测良品分析图: OK




三:2 顶部检测方式



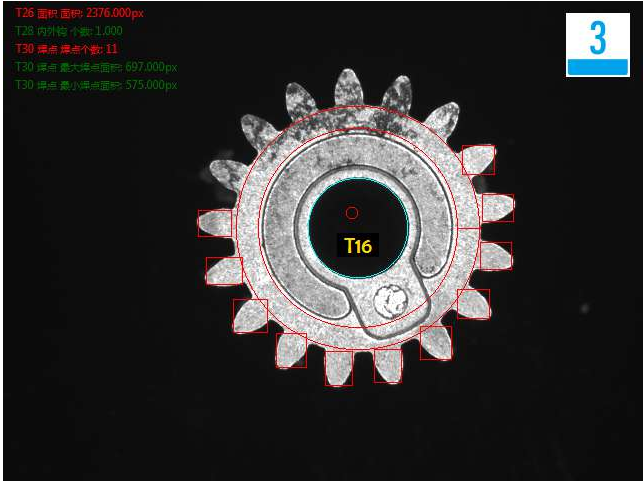

顶部检测脏污不良品分析图: NG




三:2 顶部检测方式



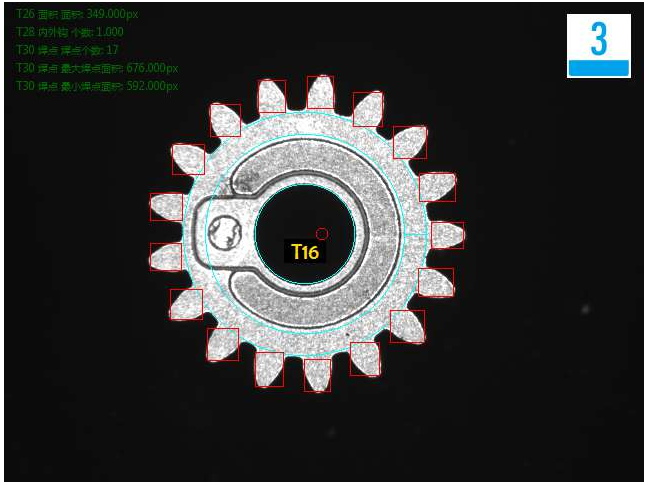

顶部检测卡位脏污不良品分析图: NG




三:2 顶部检测方式

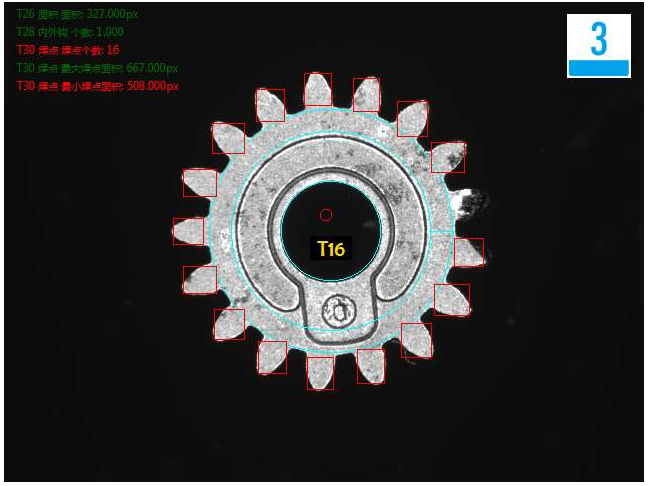

顶部检测齿牙破损不良品分析图: NG




四.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。


环境温度: 0-50摄氏度;


空气湿度: 90% RH以下;


电子干扰: 为设备提供电子干扰较小的地方。


电源:     交流220V,50Hz,  耗电<1KVA
