圆形五金配件检测方案
2019-11-06

  一:检测内容及要求

  检测工件面积:

  整体高度4*2.5mm的圆柱形样件的检测

  检测内容:

  1:底部检测边缘切口、有无孔、直径

  2:侧面检测总高度

  3:顶部检测直径、有无孔

  注明:以上检测项目,均需要在影像下清晰可见才能检测

  检测效率:每分钟检测数量200-400件(根据样件送料速度)。

  分工段进行:按照检测内容细分检测步骤

  二: 视觉检测设备组成及主要机构

  整体构成:尺寸: 900*800*1850 mm

  型号:SP_302C

  1:思普泰克视觉检测软件

  2:工业电脑

  3:显示器 19寸

  4:工业相机: 3套,底部与顶部检测直径、有无孔、边缘切口。侧面检测高度

  5:工业镜头: 3套FA工业相机

  6:专业玻璃盘

  7:电磁阀

  8:减速机

  9:振动柜

  10:进料设备(振动盘,直振,控制器)。

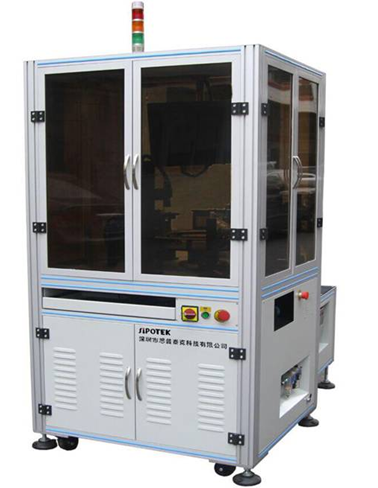

  二.1: 设备外观3D立体图



三:1 底部检测方式

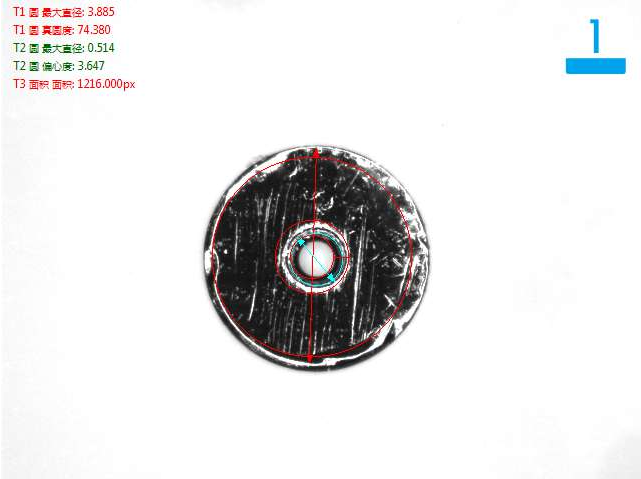

底部检测效果原图:



三:1 底部检测方式

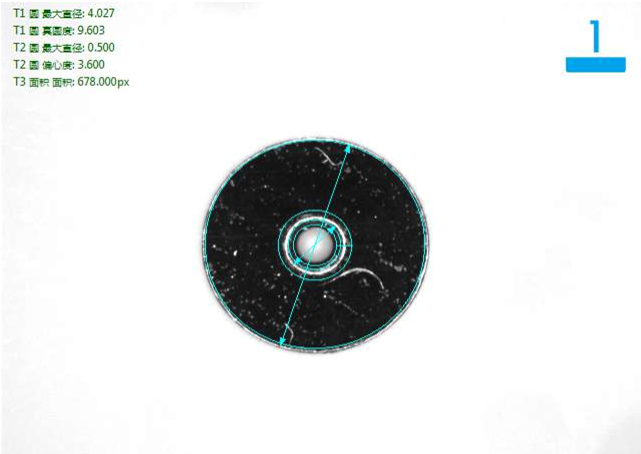

底部检测良品分析图:OK

三:1 底部检测方式

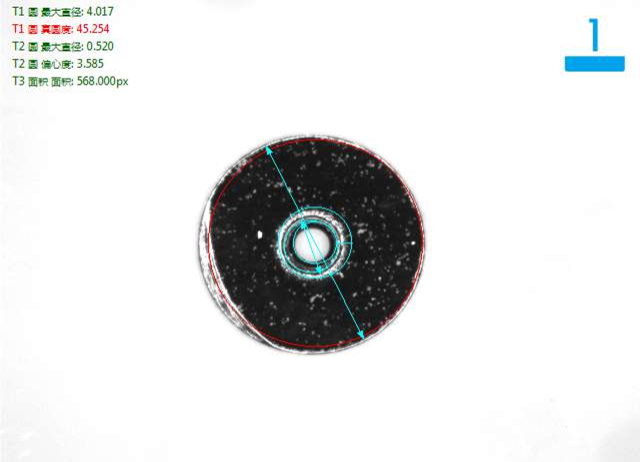

底部检测边缘切口不良品分析图:NG

三:1底部检测方式

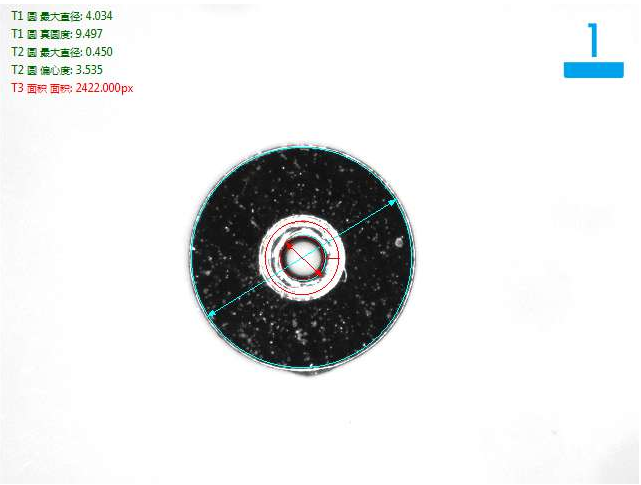

底部检测内孔过大不良品分析图:NG

三:1底部检测方式



底部检测破损不良品分析图:NG

三:2侧面检测方式

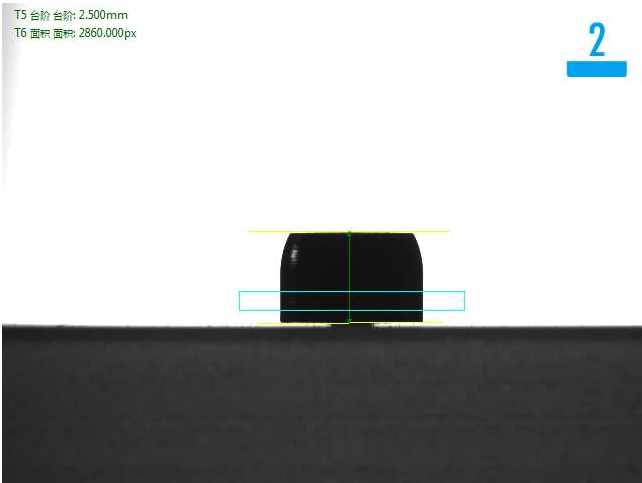

侧面检测良品分析图:OK

三:2侧面检测方式

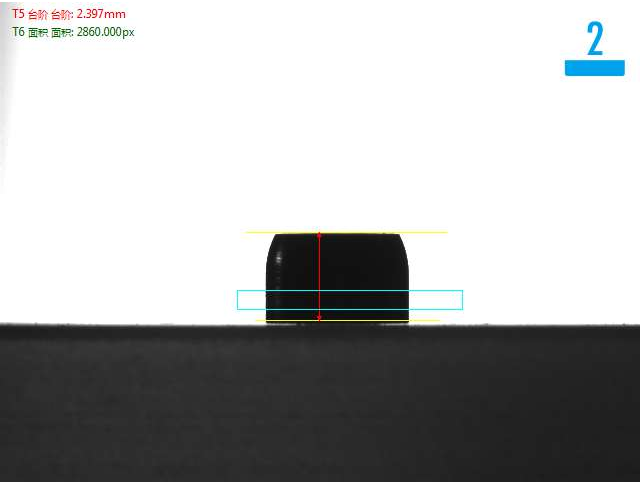

侧面检测高度不良品分析图:NG

三:3顶部检测方式

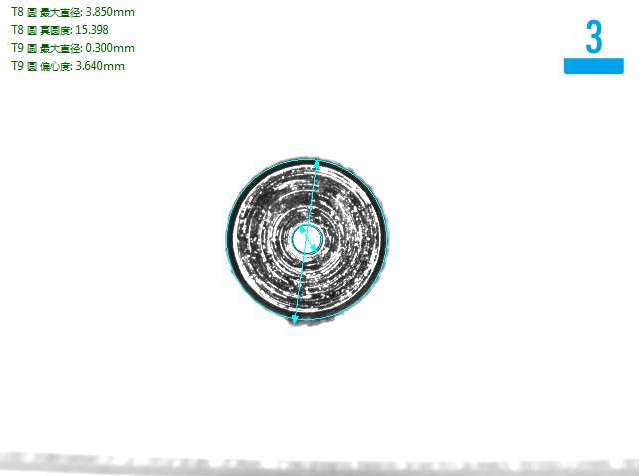

顶部检测良品分析图:OK

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA
