螺丝接头视觉检测方案

2019-11-06 11:36:25

一:检测内容及要求



检测工件面积:


              宽度17mm的六角螺丝头、高度21mm的样件的面积检测



检测内容:


               1:底面检测头部平面刮伤


               2:侧面检测高度、螺牙有无和数量


               3:顶部检测螺牙前端破损


               4:背光检测内小孔的直径和头部宽度


注明:以上检测项目,均需要在影像下清晰可见才能检测


检测效率:每分钟检测数量100-300件(根据样件送料速度)。


分工段进行:按照检测内容细分检测步骤.



二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm


型号:SP_302C


1:思普泰克视觉检测软件


2:工业电脑


3:显示器   19寸


4:工业相机: 4套,底部检测平面刮伤。侧面检测高度、螺牙。顶部检测螺牙前端             破损。 背光检测小孔直径


5:工业镜头: 4套FA工业相机


6:专业玻璃盘


7:电磁阀


8:减速机


9:振动柜


10:进料设备(振动盘,直振,控制器)。

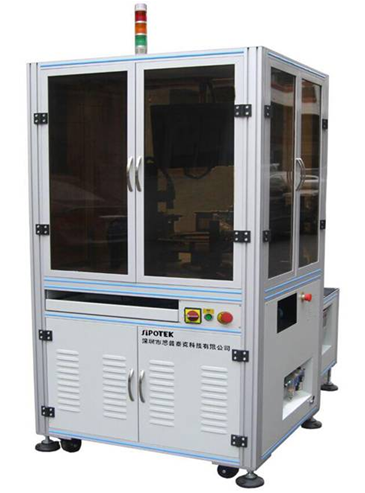

二.1: 设备外观3D立体图



:1 底部面检测方式

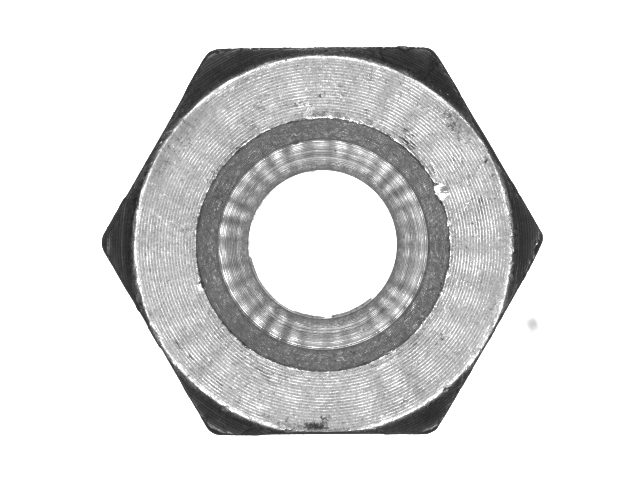

底部检测效果原图:


机器视觉检测方案


三:1 底部检测方式

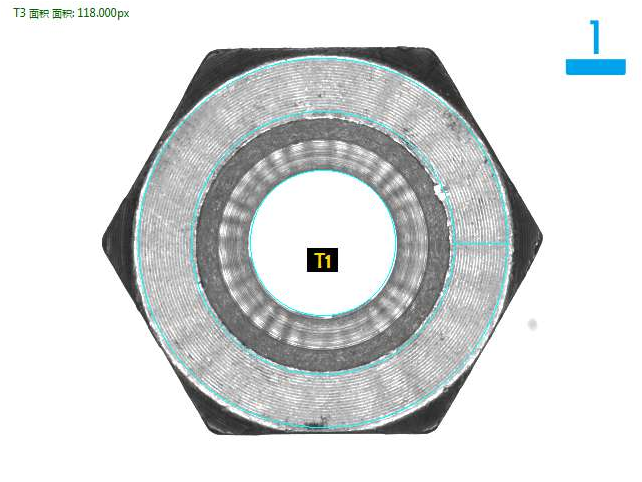

底部检测良品分析图:OK


机器视觉检测方案


三:1 底部检测方式

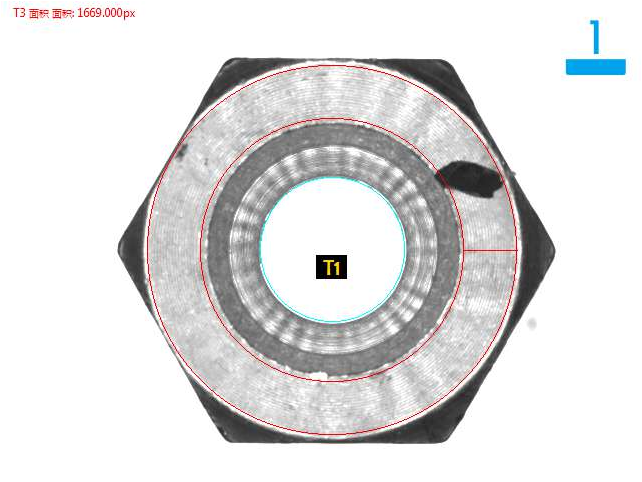

底部检测油污不良品分析图:NG


机器视觉检测方案


三:2侧面检测方式

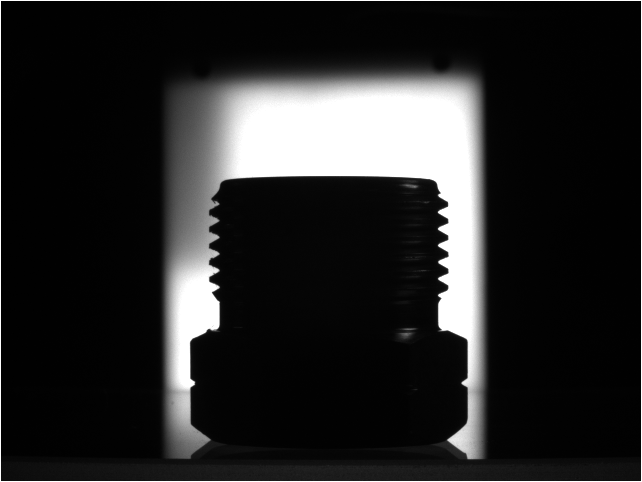

侧面检测效果原图:



机器视觉检测方案


三:2侧面检测方式

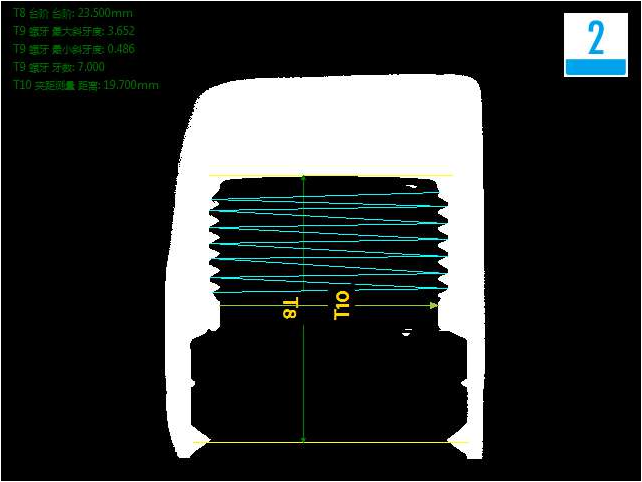

侧面检测良品分析图:OK


机器视觉检测方案


三:3顶部检测方式

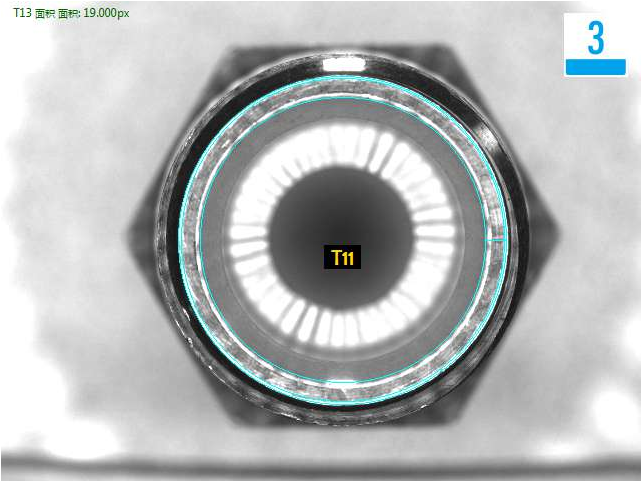

顶部检测良品分析图:OK


机器视觉检测方案


三:4顶部背光检测方式

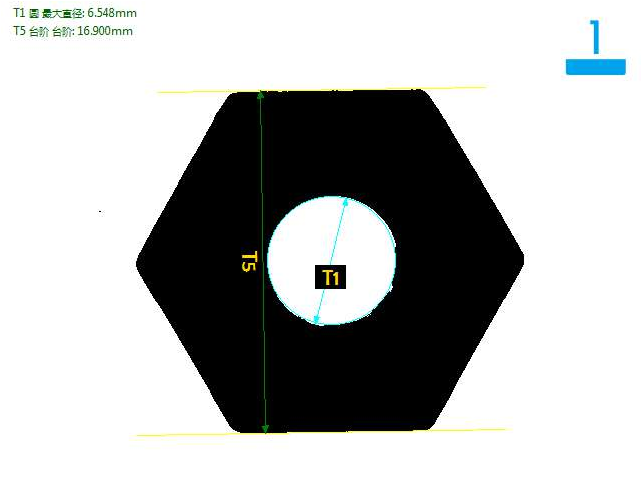

背光检测良品分析图:OK


机器视觉检测方案


三:4顶部背光检测方式

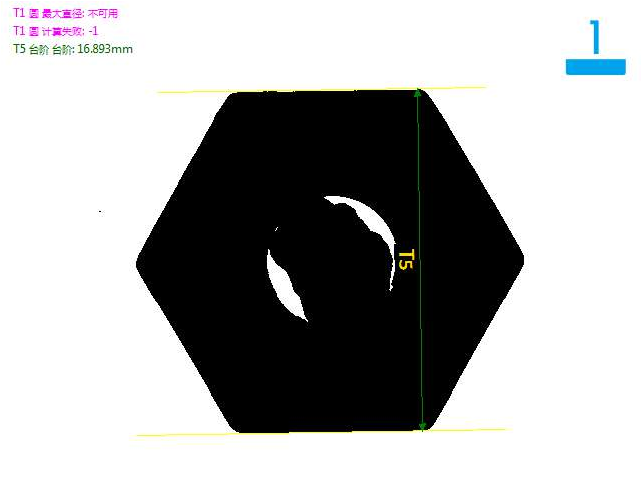

背光检测内孔不良品分析图:NG


机器视觉检测方案
