变压器机器视觉检测方案

2019-11-06 11:17:21

变压器机器视觉检测方案


一:检测内容及要求



检测工件面积:


               长度13mm的正方体样件的pin脚检测


检测内容:


               1:侧面检测样件脚翘


               2:反侧面检测另一边脚翘


                 3:底面检测边缘破损


注明:以上检测项目,均需要在影像下清晰可见才能检测


检测效率:每分钟检测数量80-150件(根据样件送料速度)。


分工段进行:按照检测内容细分检测步骤.


二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm


型号:SP_T300


1:思普泰克视觉检测软件


2:工业电脑


3:显示器   19寸


4:工业相机: 3套, 侧面背光一个。反对面背光一个。底面正光一个


5:工业镜头: 2套远心定焦镜头、1套FA工业镜头


6:专业玻璃盘


7:电磁阀


8:减速机


9:进料设备(皮带送料、皮带下料)。

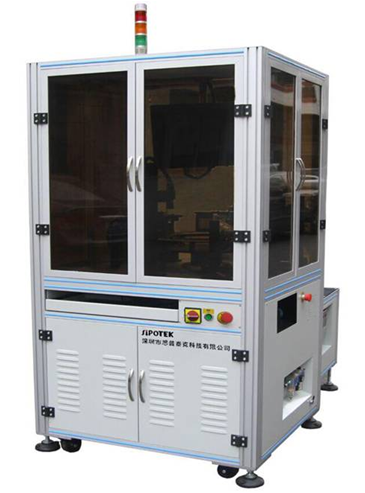

二.1: 设备外观3D立体图

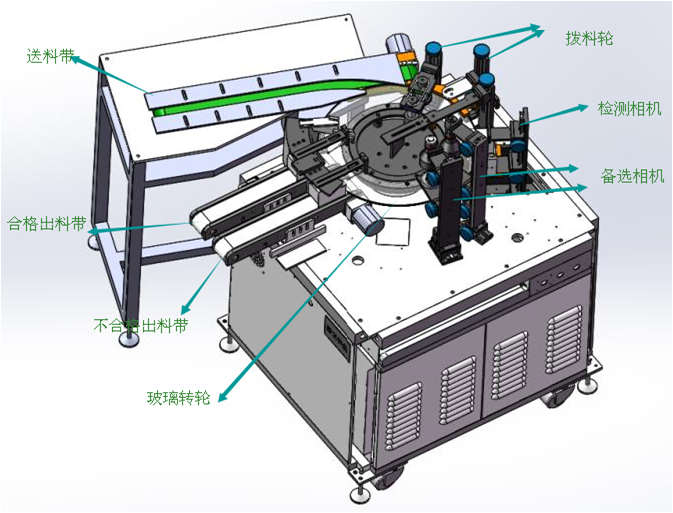

二.2: 设备内部3D立体图



三:1 侧面检测方式

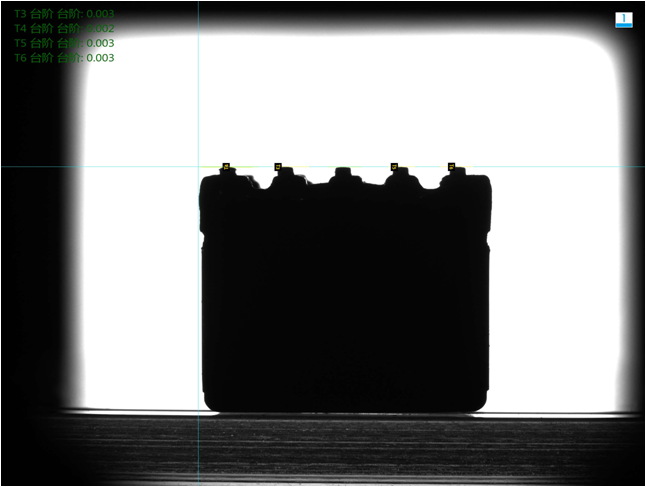

侧面检测良品分析图:OK



三:1 侧面检测方式

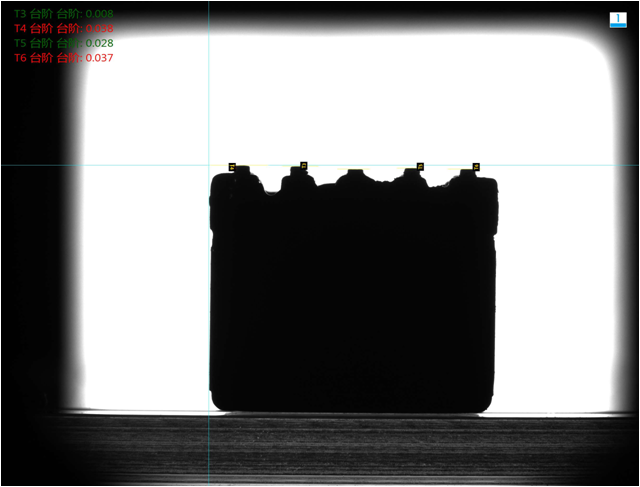

侧面检测轻微脚翘不良分析图:NG



三:1 侧面检测方式


侧面检测严重不良分析图:NG



三:2 反侧面检测方式

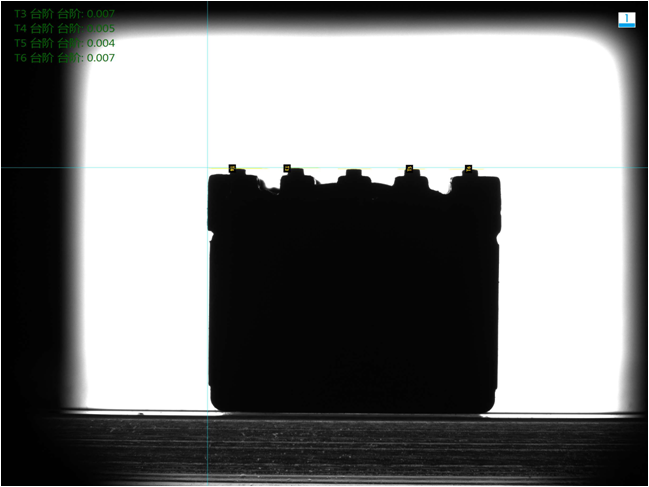

反侧面检测良品分析图:OK



三:2 反侧面检测方式


反侧面检测轻微不良分析图:NG



三:2 反侧面检测方式


反侧面检测严重不良分析图:NG



三:3底面检测方式


底面检测效果原图:


三:3 底面检测方式

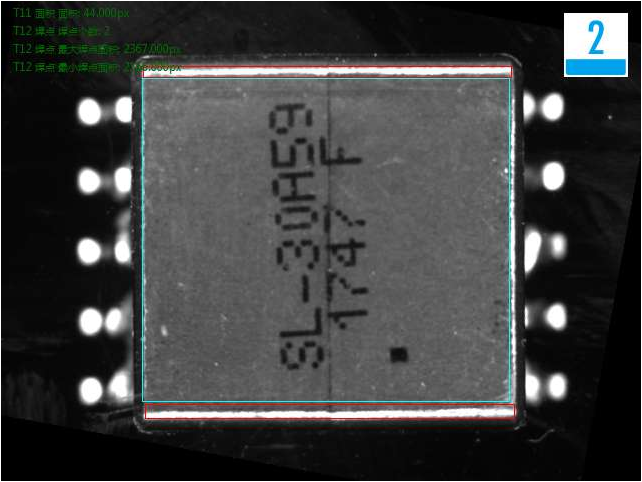

底面检测边缘破损不良分析图:NG



四.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。


环境温度: 0-50摄氏度;


空气湿度: 90% RH以下;


电子干扰: 为设备提供电子干扰较小的地方。


电源:     交流220V,50Hz,  耗电<1KVA
