机器视觉检测设备五金圆柱外观尺寸应用案例

时间:2023-02-15 14:40:03  作者:  来源:

机器视觉检测设备,自动视觉检测系统在线检测产品外观缺陷尺寸,在五金配件的生产加工过程中,难免会出现一些问题,必须进行检测,避免不良产品进入市场。由于人工检测速度慢、效率低、成本高的缺点,越来越多的工厂开始引入机器视觉检测技术。而机器视觉检测技术对产品实行实时在线检测,能够重复大批量进行外观缺陷尺寸检测机器视觉检测技术广泛应用于五金配件尺寸检测、表面缺陷检测、字符识别检测等。



接下为大家分享一个五金圆柱外观尺寸检测设备检测案例。

一:检测内容及要求



检测工件面积:

               整体高度9.5mm的样件的各个宽、高度检测

检测内容:

               1:底部测试一字头部的有无及宽度、圆孔内有无杂物

               2:侧面测试高度及宽度

               3:顶部背面光测试样件直径

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构



整体构成:尺寸:  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 2套,

5:工业镜头: 2套

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

二.1: 设备外观3D立体图



三、样件测试图片:

1 底部检测方式

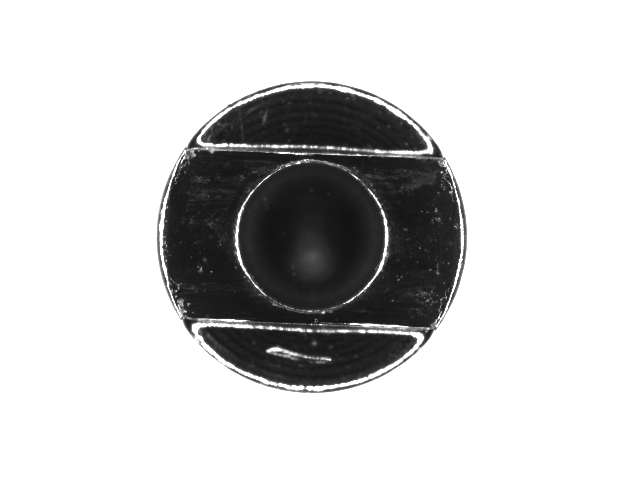

底部检测效果原图:



1 底部检测方式

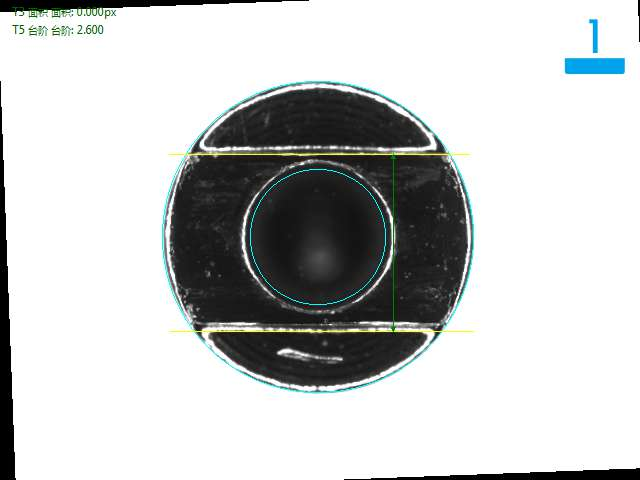

底部检测良品分析图:OK

2  侧面检测方式



侧面检测效果原图:

2  侧面检测方式

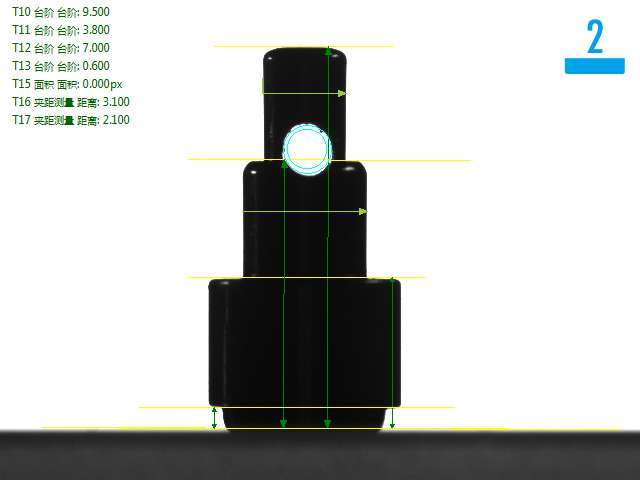

侧面检测良品分析图:OK

3  顶部检测方式



顶部检测良品分析图:OK



四.系统安装要求:



设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA
