一、检测内容及要求

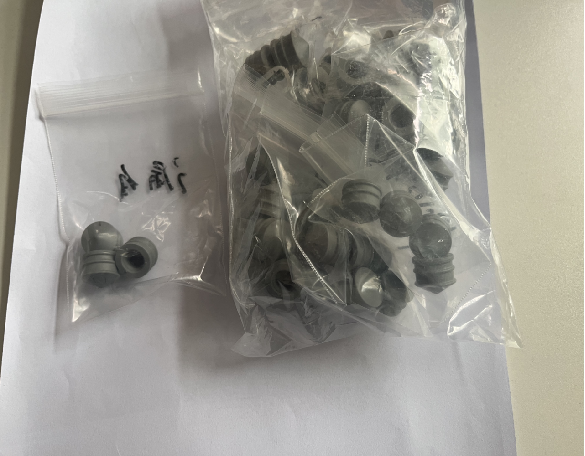

检测内容： 产品的外观尺寸检测
序号 | 检测内容 | 检测方式 | 是否可检 | 备注 |
1 | 杂质，侧面白点，毛丝 | 侧面正光 | 部分可检 | 特征需要大于0.5平方mm，灰度对比30以上，台阶阴影位置不可检 |
2 | 白点，漏白 | 顶部正光 | 部分可检可检 | 特征需要达到0.5mm平方，与周围灰度达到30以上 |
3 | 尺寸 | 侧面背光 | 可检 | |
4 | 冲切坏，底部毛丝 | 底部正光 | 部分可检 | 在最边缘的不可检，向内凸出低于1mm不可检，毛丝灰度值差30以下 |
5 | 压痕 | 顶部正光 | 不可检 | 图像上看不到 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量150件左右。（取决于产品送料速度）
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸950*850*1850mm
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | 定制黑白工业相机 | 7套 | 6个160W，1个500W |
5 | 相机调节模组 | SIPOTEK定制 | 7套 | |
6 | 工业镜头 | 高清远心光学工业镜头 | 7套 | 6个FA，1个远心 |
7 | 光源 | 定制光学光源 | 8套 | 4个半圆环，2个9045W，1个7070背光，1个5050背光 |
8 | 控制系统 | SIPOTEK定制 | 1套 | |
9 | 伺服电机 | 松下 | 1套 | |
10 | 减速机 | SIPOTEK定制 | 1套 |

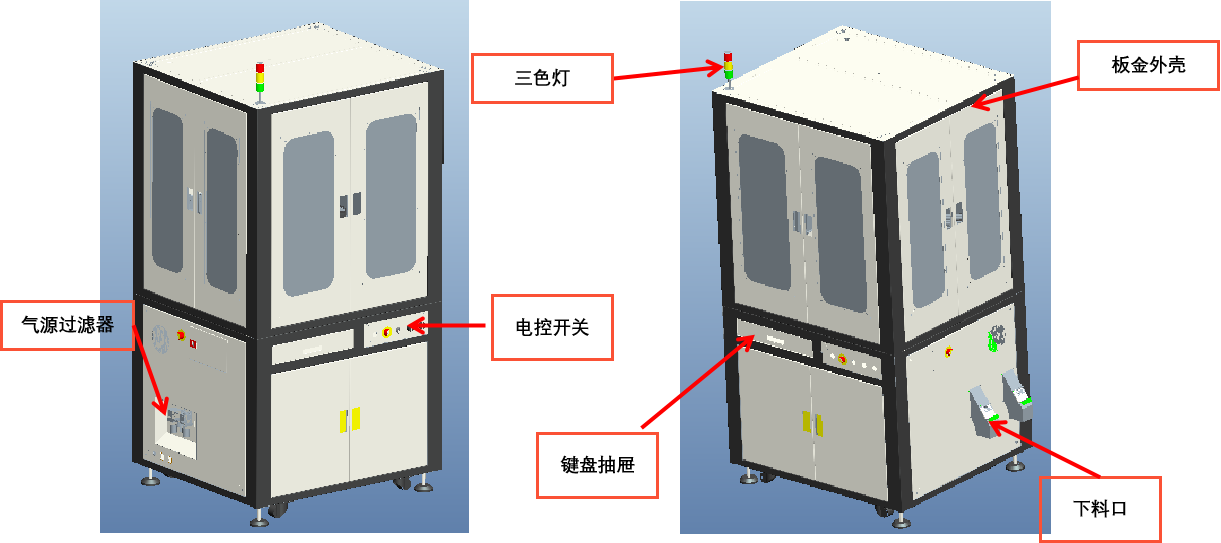

二、设备外观－3D立体图

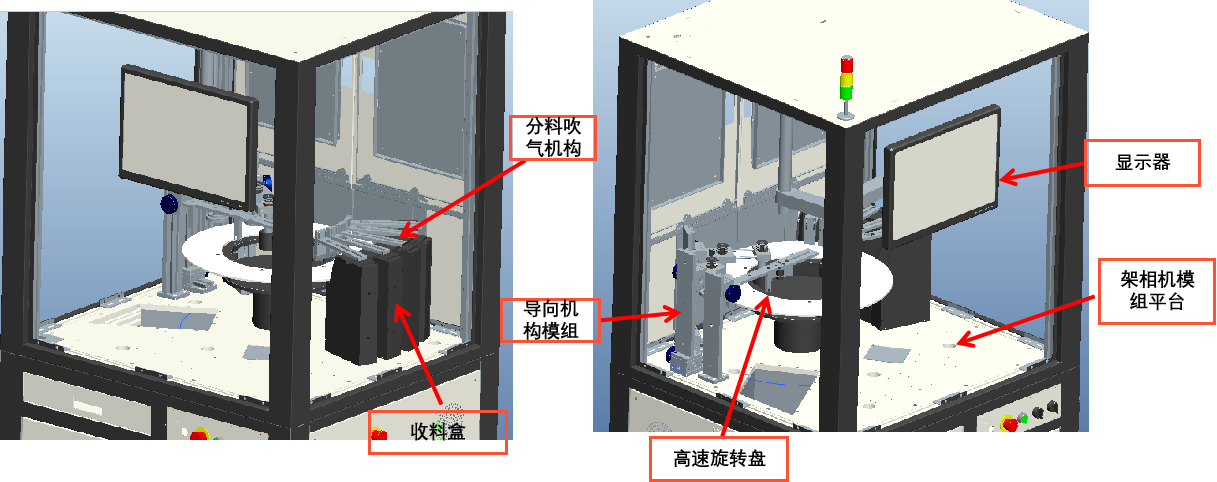

二、设备外观－3D立体图-局部图

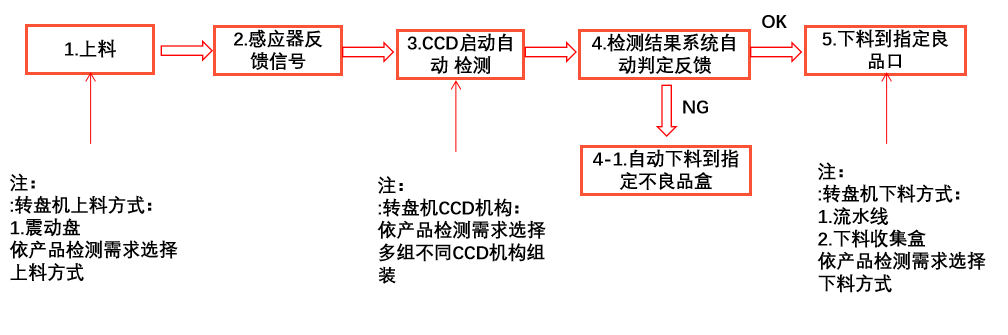

三、设备检测流程
三、样件测试图片:

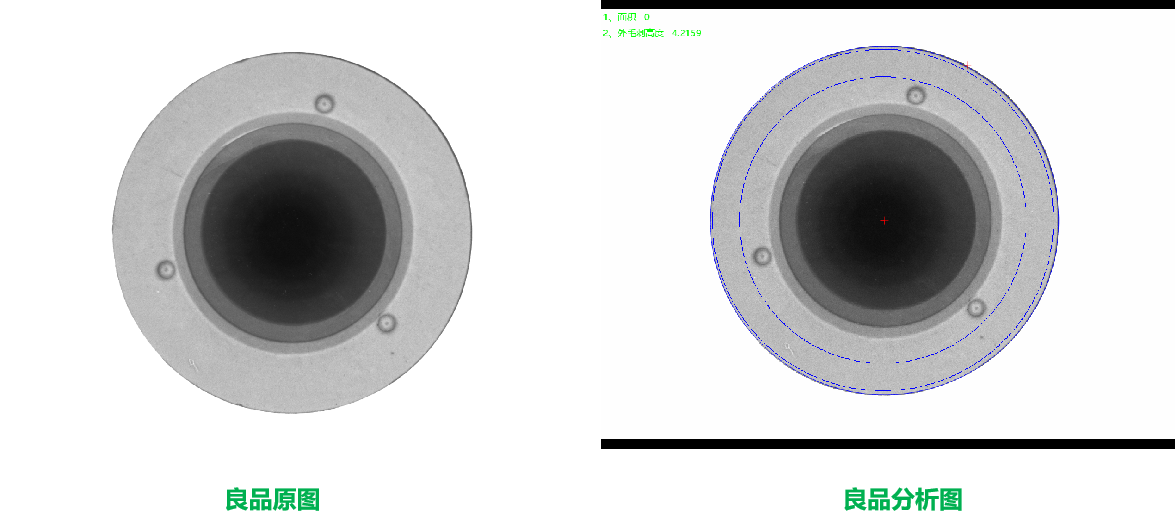

相机1 底部正光背光检测良品分析图：OK 结论：可检

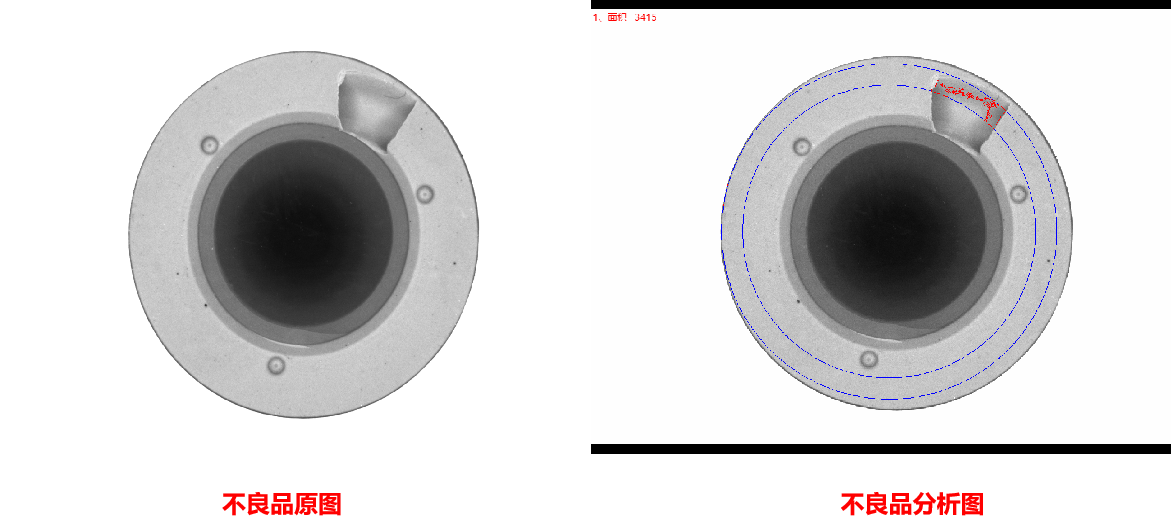

相机1 底部正光背光检测不良品分析图：NG 结论：可检 特征： 冲切坏

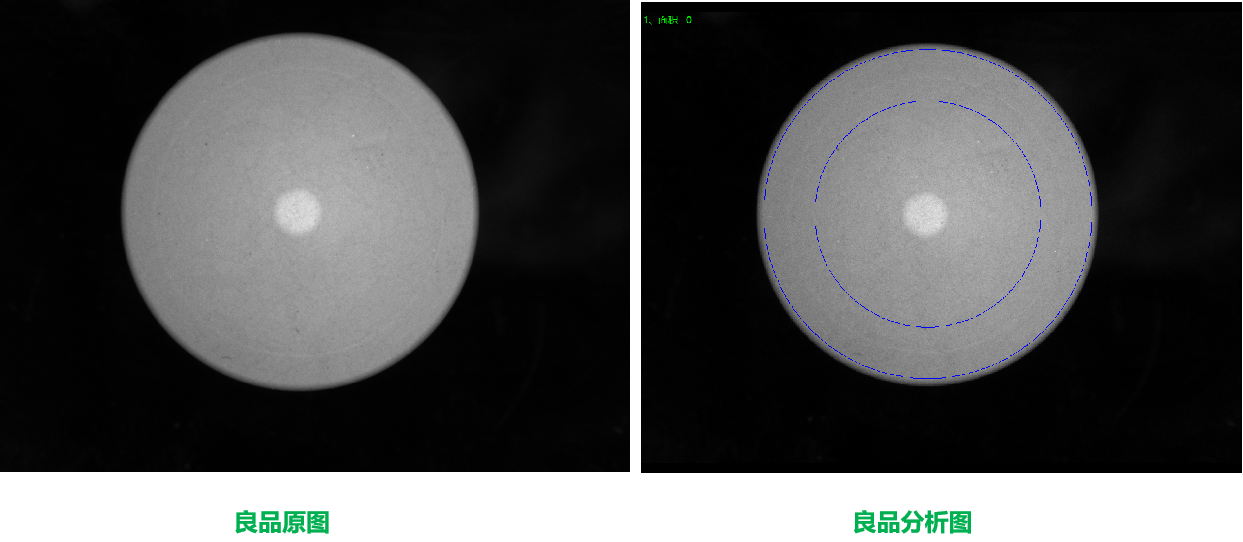

相机2 顶部正光检测良品分析图：OK 结论：可检
相机1 底部正光背光检测不良品分析图：NG 结论：可检 特征：白点
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
