一：检测内容及要求

检测工件面积：

               长度16mm*宽度4.5mm的样件的外观检测

检测内容：

                1:底面正光检测

                2:顶部正光检测

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量150-230件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 2套, 顶面正光，顶部正光

5:工业镜头: 2套FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

9:进料设备(振动盘、直振、控制器)。

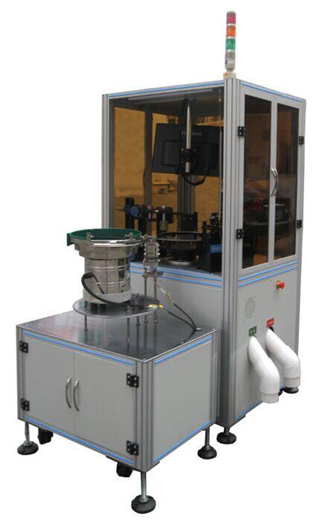

二.1： 设备外观3D立体图

三：1 底部检测方式

底部检测良品分析图:OK

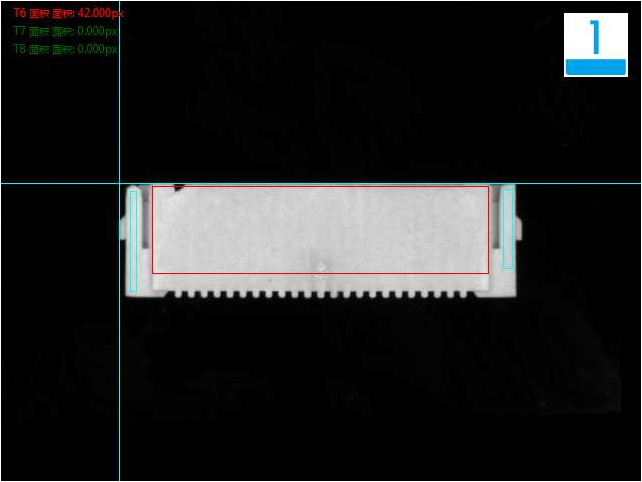

三：1 底部检测方式

底部检测不良分析图:NG

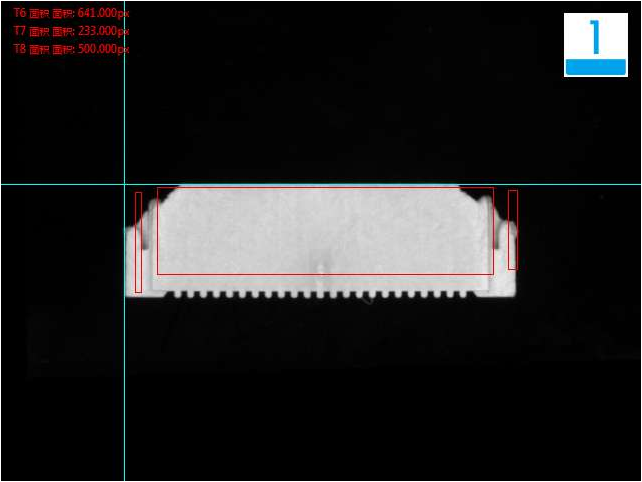

三：1 底部检测方式

底部检测不良分析图:NG

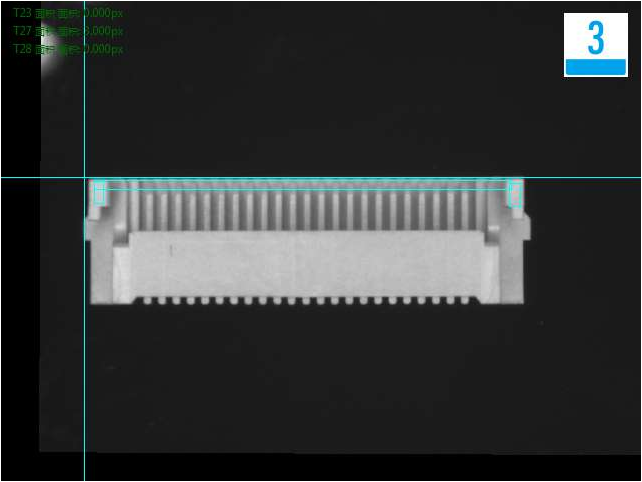

三：2 顶部检测方式

顶部检测良品分析图:OK

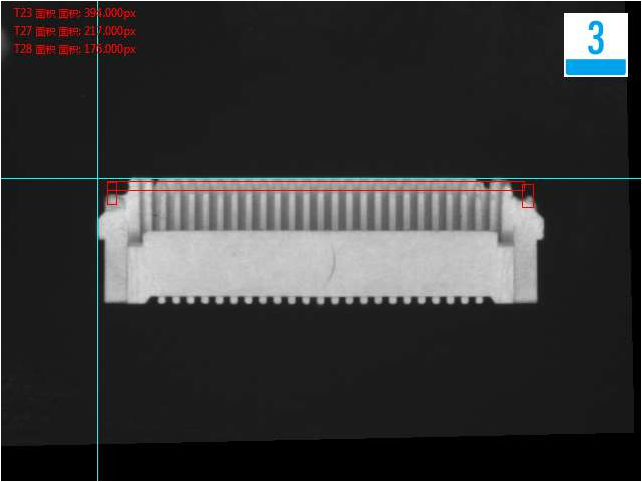

三：2 顶部检测方式

顶部检测不良分析图:NG

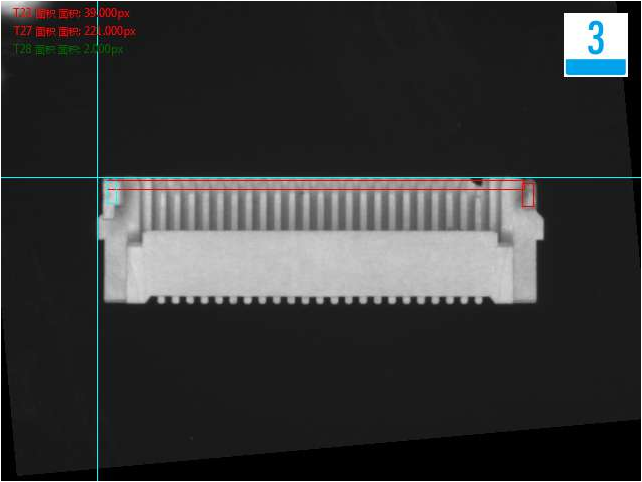

三：2 顶部检测方式

顶部检测不良分析图:NG

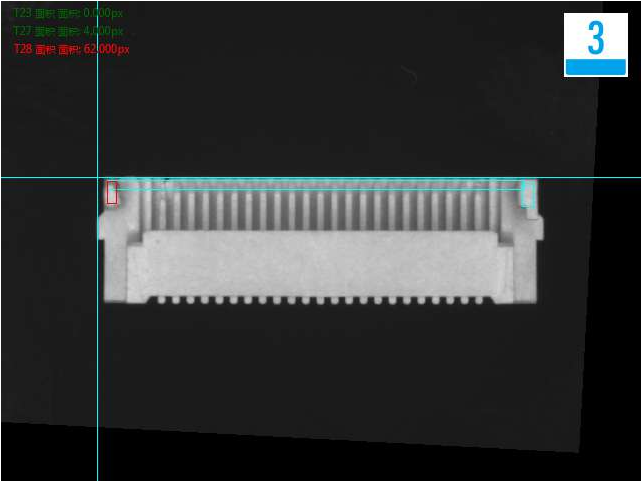

三：2 顶部检测方式

顶部检测不良分析图:NG

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA
