塑胶件外观筛选机

2019-11-06 17:41:05


塑胶件外观筛选机应用案例——深圳市思普泰克科技有限公司


一:检测内容及要求


检测工件面积:


               长10mm*宽13mm*高27mm的样件的内卡位检测


检测内容:


               1:底面检测卡角毛刺、破损


               2:底面检测圆柱有无、破损


               3:侧面检测有无毛刺、装偏


               4:侧面检测有无毛刺、装偏


               5:顶部检测卡角毛刺、破损


               6:顶部检测圆柱有无、破损


 注明:以上检测项目,均需要在影像下清晰可见才能检测


检测效率:每分钟检测数量200-400件(根据样件送料速度)。


分工段进行:按照检测内容细分检测步骤.


二: 设备组成及主要机构


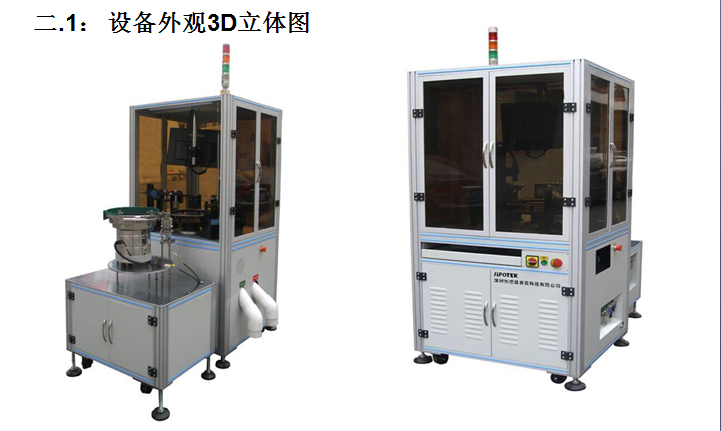

整体构成:尺寸:  900*800*1850  mm


1:思普泰克视觉检测软件


2:工业电脑


3:显示器   19寸


4:工业相机: 6套,分别底面正光两个、侧面两个正光,顶部正光两个。


5:工业镜头: 4个FA工业镜头,2个2倍可调远心镜头。


6:专业玻璃盘


7:电磁阀


8:减速机


9:振动柜


10:进料设备(振动盘,直振,控制器)。




三:1 底部检测方式

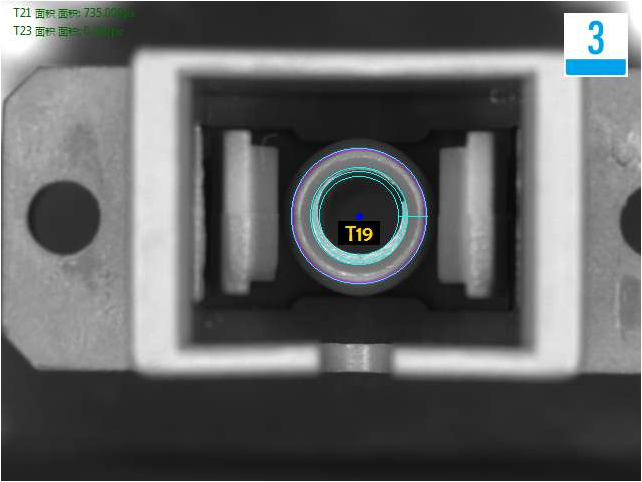

底部检测良品效果分析图:  OK



三:1 底部检测方式




底部检测卡位毛刺不良分析图:NG




三:2 底部检测方式

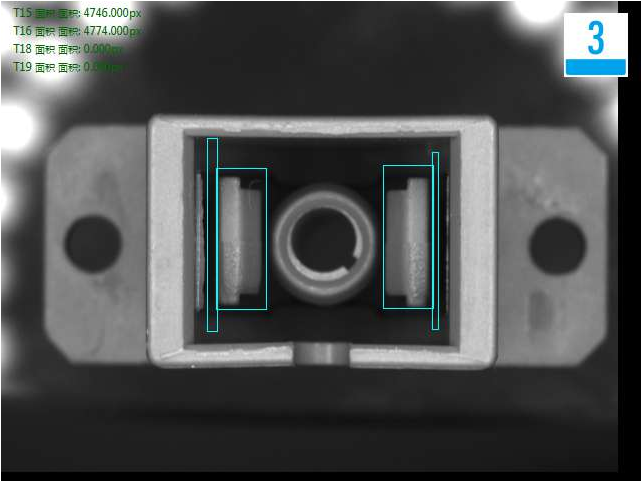

底部检测良品效果分析图:  OK



三:2 底部检测方式

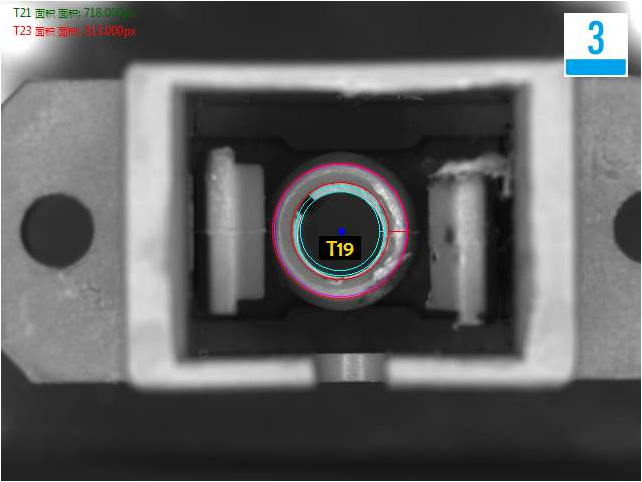

底部检测圆柱毛刺不良分析图:NG



三:2 底部检测方式

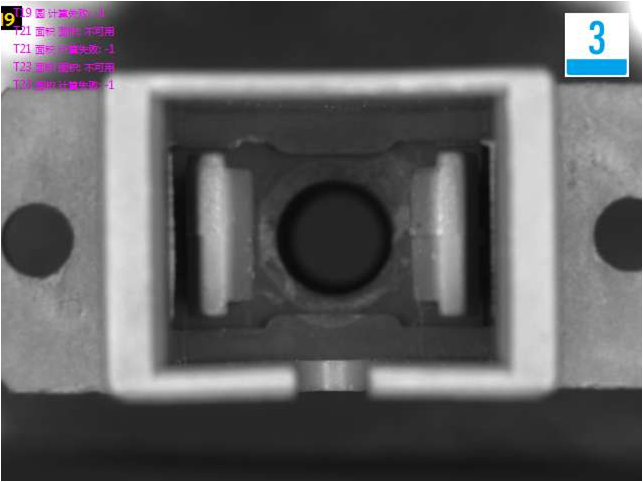

底部检测圆柱断裂不良分析图:NG



三:3 侧面检测方式

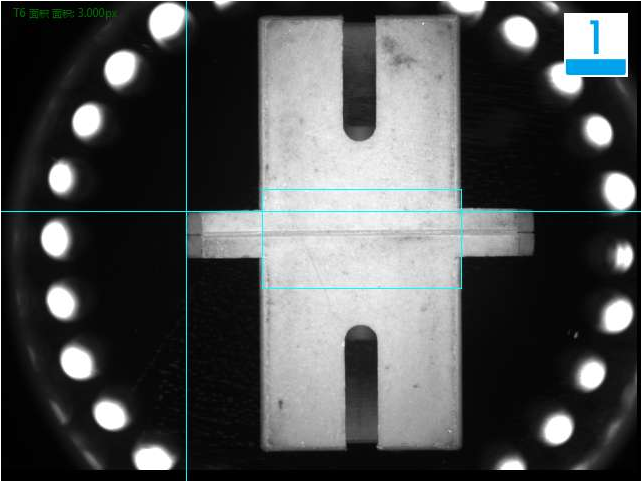

侧面检测良品效果分析图:  OK



三:3 侧面检测方式

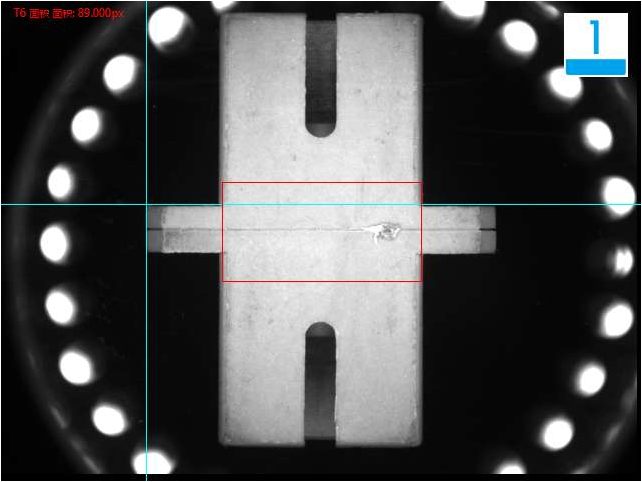

侧面检测毛刺不良分析图:NG




.................




四.系统安装要求:


设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。


环境温度: 0-50摄氏度;


空气湿度: 90% RH以下;


电子干扰: 为设备提供电子干扰较小的地方。


电源:     交流220V,50Hz,  耗电<1KVA
