线圈外观缺陷筛选机

2019-11-06 17:46:29

线圈外观筛选机,线圈外观缺陷筛选机——深圳市思普泰克科技有限公司



一:检测内容及要求

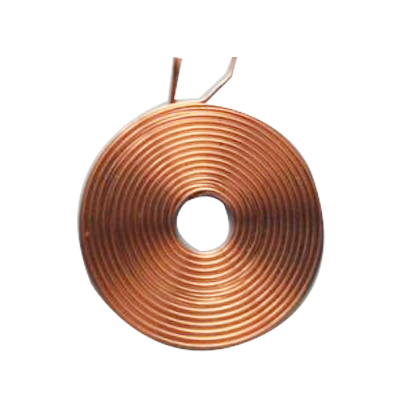

检测工件面积:

             直径18mm*高度3.8mm的样件的外观检测

检测内容:

               1:底面检测磁板崩裂

               2:侧面检测线圈脱落、粘贴不良

               3:顶部检测露铜(配同轴光)

               4:顶部检测脏污(配环形光)

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量80-150件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机:4套,底部一个,侧面一个,顶部两个

5:工业镜头:4套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(皮带送料、皮带下料)。

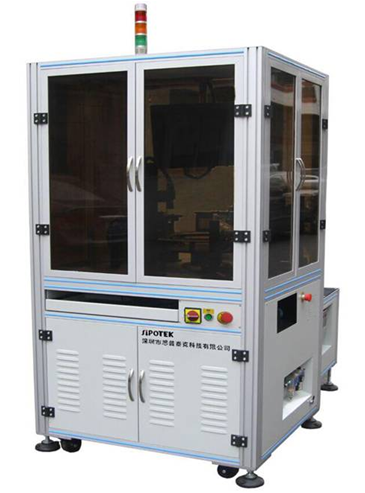

二.1: 设备外观3D立体图



三:1 底部检测方式

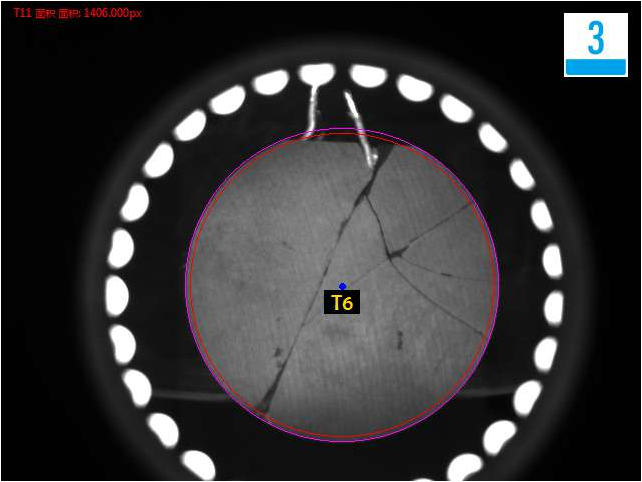

底部检测崩裂不良品分析图:NG

三:2侧面检测方式

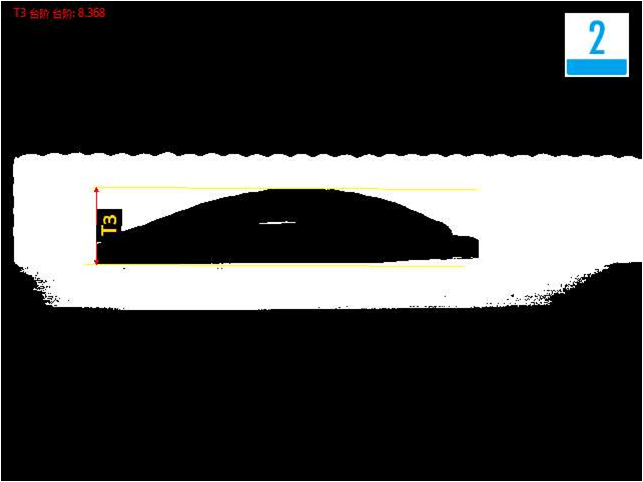

侧面检测粘贴不良分析图:NG



三:2侧面检测方式

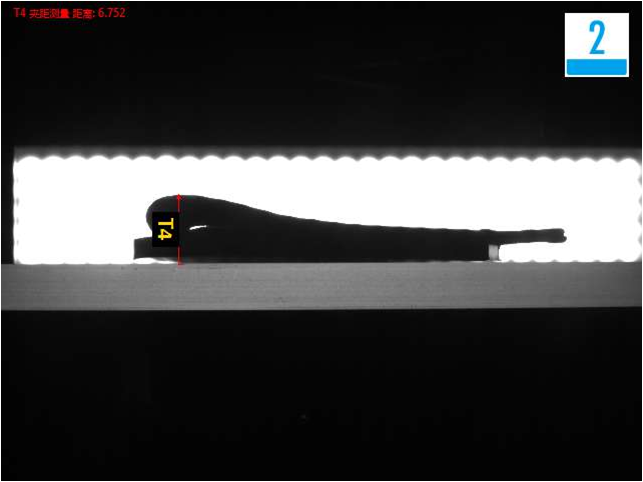

侧面检测线圈脱落不良分析图:NG



三:3顶部检测方式(一)

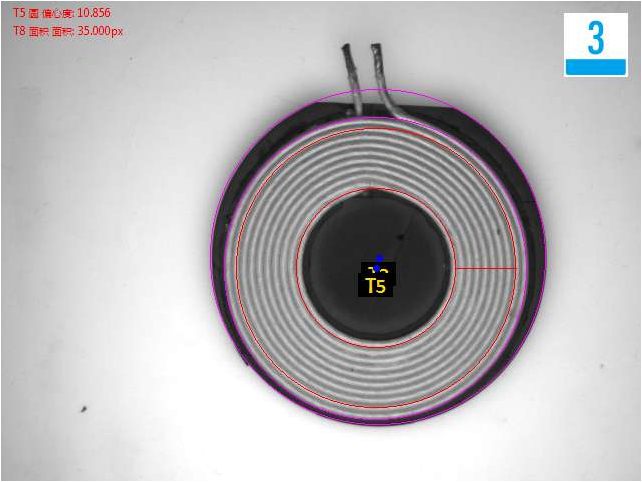

顶部检测线圈偏移、脏污不良品效果分析图:



三:3顶部检测方式(二)

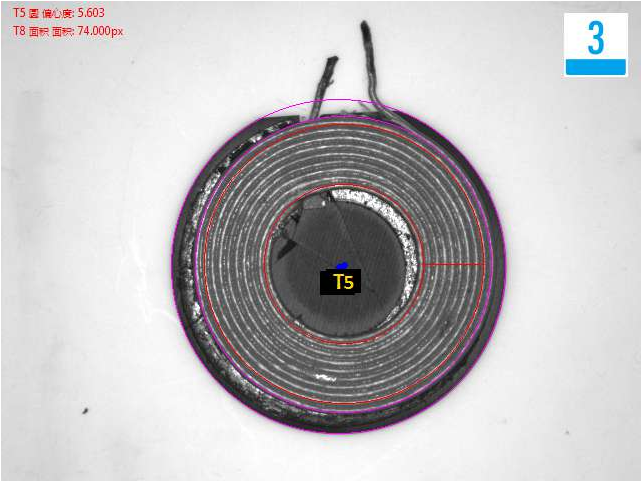

顶部检测线圈偏移、露铜不良品效果分析图:



四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA,气压0.35~0.7MPa
