字符视觉检测设备

2019-11-06 17:58:11

字符有无视觉检测设备,可以快速判断字符印错,缺印。

一:检测内容及要求

检测工件面积:

          长度100mm*宽度25mm的样件的表面字符

检测内容:

           1:表面字符的有无或多点

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量60-100件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机:1套

5:工业镜头:1套FA工业相机

6:专业机构架

7:光电传感器

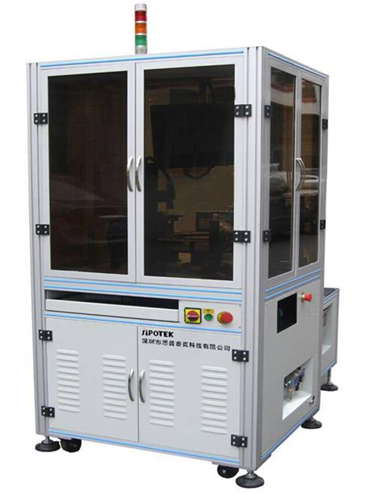

二.1: 设备外观3D立体图


三:1 检测方式

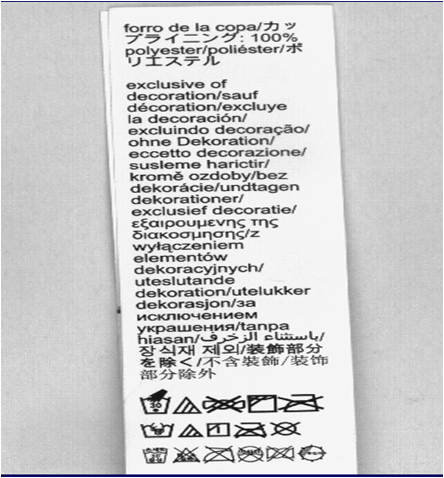

检测效果原图:

字符视觉检测设备

三:1 检测方式

检测良品分析图:OK


三:1 检测方式

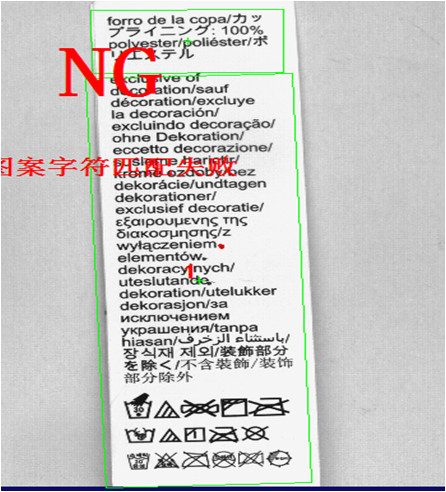

检测多点不良品分析图:NG


四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA
