塑胶玩具视觉检测设备

2019-11-06 18:06:14

塑胶玩具机器视觉检测方案,塑胶玩具视觉检测设备_深圳市思普泰克科技有限公司

一:检测内容及要求

检测工件面积:

               长度15.2*7.8*20.8的整体面积,侧面外观检测

检测内容:

               1:破损面在样件侧面可检,角缝位置无法检测.

               2:顶部圆柱的空心面积与方形宽度可检.

               3底部缺胶可检,底部凹槽的台阶位置不可检测

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量300-600件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机:  6套,分别顶部检测圆柱缺胶,方形缺胶,左侧部件缺损,右侧部件缺损

                    正面检测混料,底部检测缺胶,缺脚

5:工业镜头: 6套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

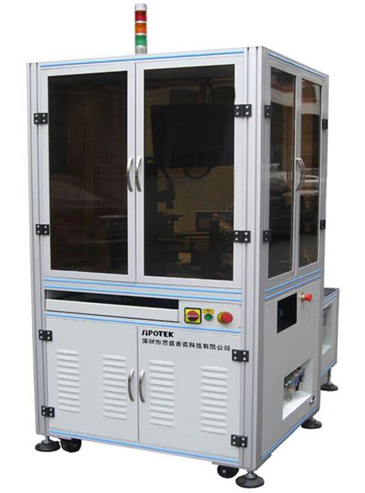

二.1: 设备外观3D立体图

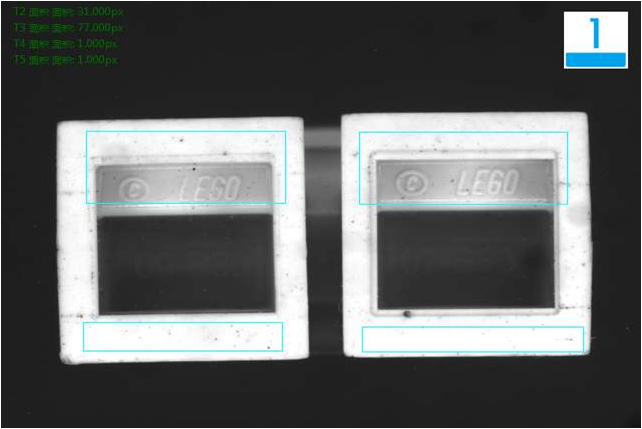

三:1 底部检测方式

底部检测良品效果分析图:  OK

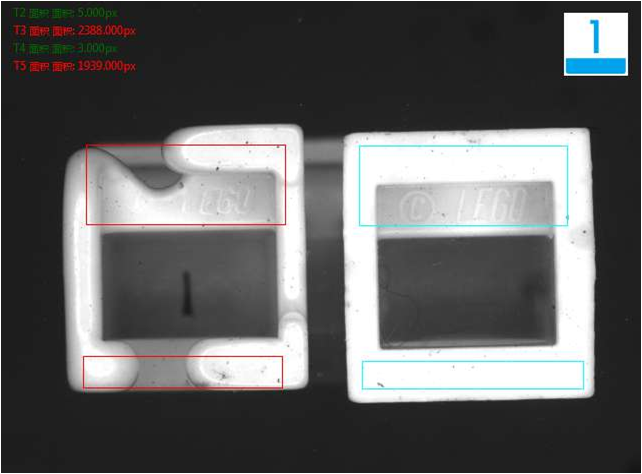

三:1 底部检测方式

底部脚检测却胶不良品分析图:NG

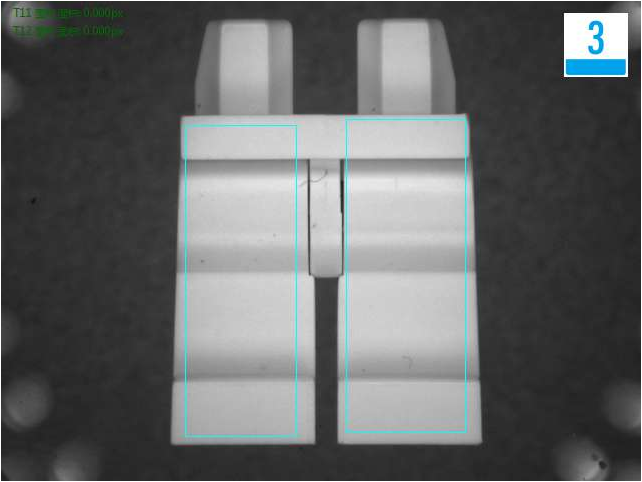

三:2正面检测方式

正面检测良品分析图:   OK


三:2正面检测方式

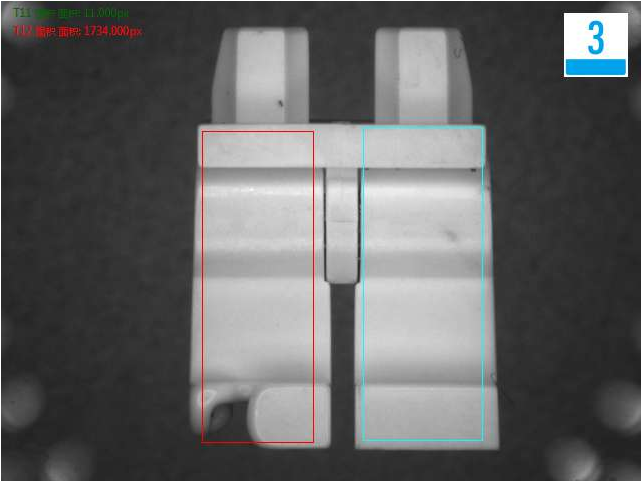

正面检测破损不良品分析图:   NG


三:2正面检测方式

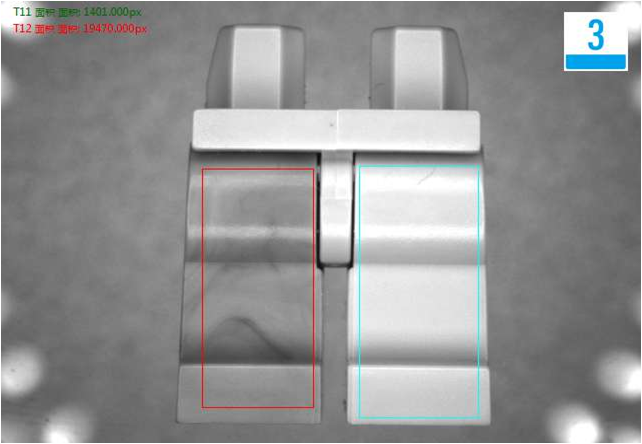

正面检测混料不良品分析图:   NG

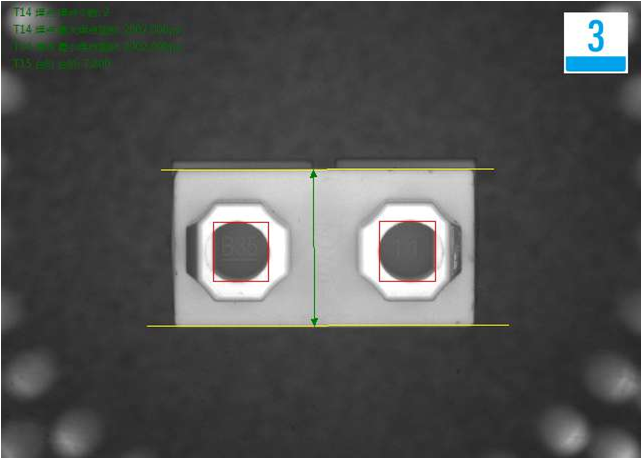

三: 3顶部检测方式

顶部检测良品效果分析图:   OK


四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA
