客户说「我不要云盘机」，然后我们把 4 个相机骑在了皮带线上

多数客户第一次来问视觉检测设备，开口就是：你们那台云盘机怎么卖？我们答着答着，就会遇到一个例外——做精密注塑的客户拿着我们的资料看了半天，说：我不要云盘机，我的件已经在流水线上跑了。

这时候方案要换思路。今天这份 SP-T200 流水线皮带线检测机方案，讲的就是这件事：当你的件已经顺着皮带往前走了，视觉检测机应该怎么"搭便车"。

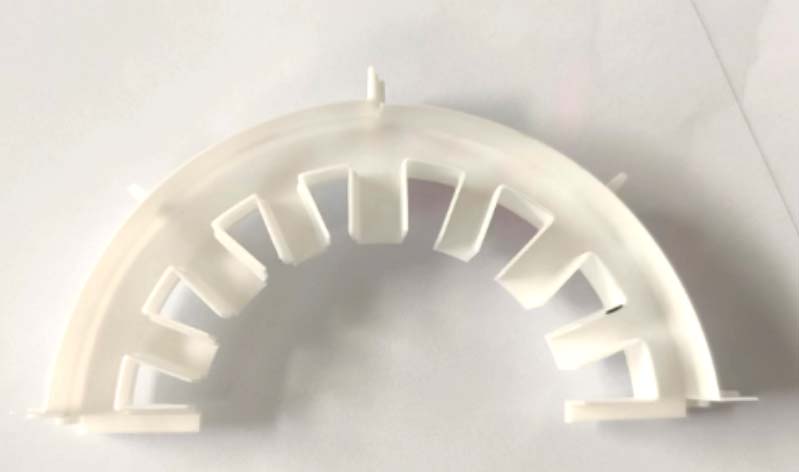

图1：被检的塑料扇形骨架件（来源：思普泰克方案文件）

他为什么不要云盘机？

云盘机的逻辑是：件从振动盘里一颗一颗站起来，走到转盘上，被相机看完，再掉进料盒。这个流程适合什么件？适合那些需要整理方向、需要单件停留、需要 360 度看一圈的小零件——螺丝、小磁铁、硅柱。

但这个客户的件不是这样。

他的塑料扇形件从注塑机出来，直接就上了一条已经在运转的皮带线，顺着皮带往下一道工序走。如果我们硬塞一台云盘机进去，等于让件从皮带上下来、倒回振动盘、重新排队、检测完再回到皮带——这不是检测，这是让产线绕路。

方案里写得很直白："在流水线上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。"翻译过来就是：我们不新建一条检测线，我们在你现有皮带上"加一个工位"。

4 个相机是怎么"骑"在皮带上的

T200 不是一台独立机器，它是一套"骑"在皮带上的检测架。拆开方案的设备组成清单，几个细节很能说明问题：

• 4 套 SONY CG-160 工业相机，配 8mm FA 高清镜头——相机跨在流水线上方，对着皮带拍照；

• 4 套定制自适应光源，规格是 1 个 9090-W 大板背光加 3 个 90-45-B——注意那个 9090-W，它不是架在相机旁边的，是"平板光源架在皮带中间"；

• 一套编码器及异常排料机构——编码器用来追踪皮带位置，知道哪个件走到哪了。

最有意思的是那个"平板光源架在皮带中间"。云盘机的光源是围着转盘摆的，因为件是静止的；皮带线上件一直在动，光必须是一块整板铺在皮带下面，件从光面上滑过去，瞬间成剪影。方案里那张检测流程图就是这么画的：流水线上料 → 感应器监控到件到位 → CCD 启动拍照 → 系统判定 → 流水线下料。

一个相机盯毛刺，三个相机盯缺口

这台视觉检测机 4 个相机，但不是平均用力。样件测试页写得很清楚：

• 相机 1 顶部背光：看毛刺；

• 相机 2、3、4 顶部背光：看缺口。

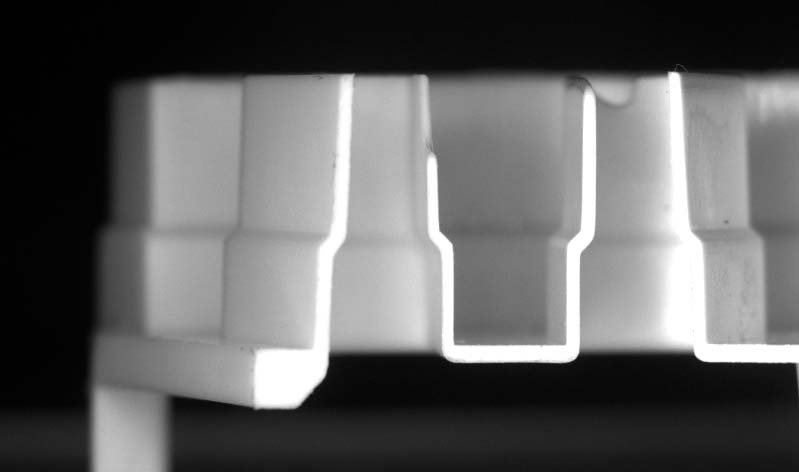

图2：相机 1 顶部背光下，扇形件边缘的毛刺在剪影里清晰可见

为什么毛刺只要一个相机？因为毛刺是径向的——件在皮带上方向固定，顶部一打光，外圈那圈飞边立刻变成剪影上的小刺，一个相机就够。

缺口要三个相机，是因为这个件是扇形骨架，齿一圈分布在弧面上。一个相机只能看到对着它那几个齿；三个相机沿着皮带宽度方向排开，每个管一段弧面，才不会漏。

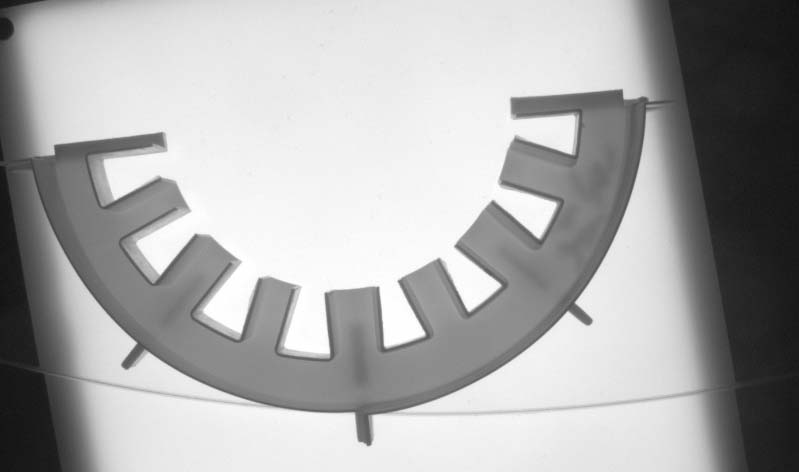

图3：相机 2/3/4 视角下，齿形缺口在光里被压出来

NG 件怎么被踢出去？皮带不停

云盘机分靠吹气：良品进一个口，不良品进另一个口。皮带线不行——皮带一直在跑，你不能为了一个 NG 件停下来等它分拣。

方案里写的是"系统反馈报警，自动排除不良品到边缘"。配合前面那台编码器，逻辑是这样的：相机判完这个件是 NG，记下它在皮带上的位置；编码器实时追踪皮带走了多少；等这个 NG 件走到排料机构位置，机构动作，把它推到皮带边缘。OK 的件继续往前流，不影响下一道工序。

这是皮带线检测和云盘机检测在工程上最大的区别：一个是"件停下来被看"，一个是"件不停，相机追着看"。节拍写的是"不低于 180 件/分钟（取决于产品送料速度）"——括号里那句话是关键，再快的相机，也快不过你注塑机出件的节奏。

什么样的件，该选皮带线

写到这，其实答案已经浮出来了。视觉筛选机选云盘还是皮带线，不看预算，看你件现在在哪：

• 件需要整理方向、需要单件停留、形状小而规则——云盘机，振动盘上料；

• 件已经在一条连续运转的皮带上，形状扁平、方向固定、只看外观——皮带线，骑上去就行；

• 件又大又重、需要多面旋转着看——那是另一种独立检测台，不在这两种里。

这份方案照例保留了两句我们觉得很诚实的话："以上检测项目，均需在影像下清晰可见才能检测"，以及"此方案仅供前期参考，不作为设备验收依据"。不管是云盘机还是皮带线，前提都是同一条——你得把真实样件寄过来，让相机在你件上跑一遍，才能谈可检不可检。

做产线改造最容易犯的错，是先选机器，再让产线迁就机器。这个客户反过来——先看件在哪条线上跑着，再决定视觉检测设备怎么接上去。

其实视觉检测这件事，从一开始就不该是"买一台机器摆进去"，而是"在你现有的流程里，加一只眼睛"。皮带线也好，云盘也好，那只眼睛长什么样，得看你的件怎么走。
