如何挑选正确的机器视觉光源

时间:2019-12-25 18:14:18  作者:  来源:

光源是影响机器视觉系统输入的重要因素。它直接影响到输入数据的质量和至少30%的应用效果。因为没有通用的机器视觉照明设备,为了达到最好的效果,应该为每个特定的应用场合选择相应的照明设备。然后,如何选择机器视觉光源,下面就由思普泰克小编给你介绍,如何挑选正确的机器视觉光源。

直接照明光源

光线指向物体以获得清晰的图像。当你需要高对比度的物体图像时,这种光是有效的。但是,当它被用在明亮的或反射的材料上时,它会产生镜面反射。一般情况下,戒指或聚光灯用于照明。环光是一种常见的通用照明方法。它可以很容易地安装在镜头上,为漫反射提供足够的照明。

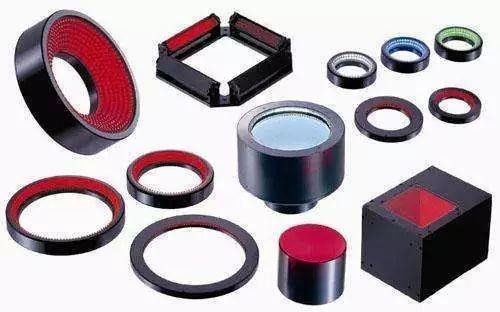

机器视觉光源



同轴照明光源-探测高反射率的物体或者周围环境的阴影而不可见的物体



同轴光线的形成是指光线通过垂直的墙壁发射,并定向到导致光线下降的光束分光器。照相机通过上面的分光镜看到物体。



暗射照明光源-检测表面纹理突起或光照的表面部分的照明。



暗场照明提供相对于物体表面的低角度照明。用照相机在镜子的视野里看镜子。如果光源在视野中是可见的,则认为它照亮了明亮的视野。相反,光源在视野中是不可见的。因此,光源是明亮场还是暗场与光源的位置有关。



漫射照明光源-检测组装电路板

物体表面的连续漫照度,用于反射或有复杂角度的复杂表面。连续漫射照明使用半球均匀照明,以减少阴影和镜像反射。这种照明方式对于组装电路板非常有用。光源能在170个实心角度内达到均匀照度。



背光照明光源



从物体背面射入的均匀视场光。通过照相机可以看到物体表面的轮廓。背光通常用来测量物体的大小和方向。背光产生强烈的对比。使用背光时可能会失去表面特征。例如,背光技术可以用来测量硬币的直径,但不可能确定硬币的正面和背面。



除了上述几种常见的照明技术外,亦有一些特殊场合的照明技术,例如线阵相机中亮度集中的条状照明;例如,远心透镜的平行照明用于精密尺寸测量技术;例如,频闪照明技术可以减少高速在线测量下物体的模糊性;例如,它可以主动测量照相机和光源之间的距离,结构照明技术,极化照明技术,减少杂散干扰。



因此,对于不同的检测,需要挑选合适的机器视觉光源,相信看了这篇文章,你能有一定的了解。
